Weergave symbolen

De Fotolocaties zijn als AutoCAD Blocks in de tekening geplaatst. Met InfraCAD kunnen deze symbolen op verschillende manieren worden getoond, namelijk met een vaste grootte in de tekening, of met een vaste grootte op het scherm.

De gebruiker is hier vrij in zijn keuze:

•Wordt gekozen voor “Dynamisch verschalen”, dan kan de grootte op het scherm worden vastgelegd met behulp van een factor: 1 tot 10.

•Bij de keuze voor een “Vaste grootte in de tekening” wordt de schaal van alle Fotolocaties in de tekening hard ingesteld. Hierbij wordt de schaal toegepast die bij de Actieve instellingen van de NLCS-module is ingesteld.

Beide keuzes hebben hun eigen voor- en nadelen: zo blijven bij de keuze “Dynamisch verschalen, vaste grootte op het scherm” de symbolen goed leesbaar en gemakkelijk te selecteren, maar kunnen ze ook over elkaar komen te liggen waardoor dit juist niet meer het geval is. Het volgende voorbeeld laat zien hoe Fotolocaties zich in de tekening gedragen wanneer de gebruiker gaat in- en uitzoomen (bijvoorbeeld met behulp van het muiswiel):

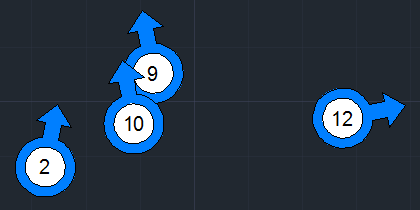

Weergave van de InfraCAD Fotolocaties in de tekening.

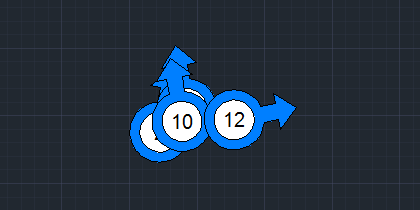

Na het uitzoomen van de tekening (0.25x) en “Dynamisch verschalen” actief.

De symbolen gaan op het scherm naar elkaar toe maar houden dezelfde grootte.

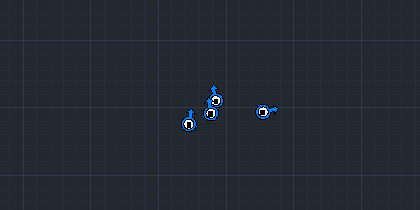

Na het uitzoomen van de tekening (0.25x) en “Vaste grootte in tekening” actief.

De symbolen gaan op het scherm naar elkaar toe en worden kleiner (ze behouden hun vaste grootte in de tekening).

Deze 'dynamische verschaling' vindt alleen plaats wanneer het tabblad "Model" actief is of wanneer een Viewport op een Layout is geactiveerd. In Paperspace is deze functionaliteit uitgeschakeld.

TIP: Misschien wilt u een andere weergave van het symbool toepassen dan de hier getoonde. Het is mogelijk de AutoCAD Blocks die door de ‘Fotolocaties’-functionaliteit worden gebruikt aan te passen: InfraCAD haalt ze als Symbolen uit de Extra bibliotheek. U kunt deze Symbolen 'overrulen', zodat uw versies ervan in de Gebruiker-bibliotheek worden opgenomen.

InfraCAD v8.2
