Symbool toevoegen

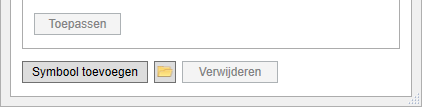

Nadat de Symbool bestanden zijn geoptimaliseerd kunnen ze worden opgenomen in de NLCS-bibliotheek. Start de functie “Symbolen beheren”, activeer het tabblad ‘Symbolen’, kies de juiste Symboolbibliotheek en druk op de knop [Symbool toevoegen] om een Symbool toe te voegen aan de Symboolbibliotheek.

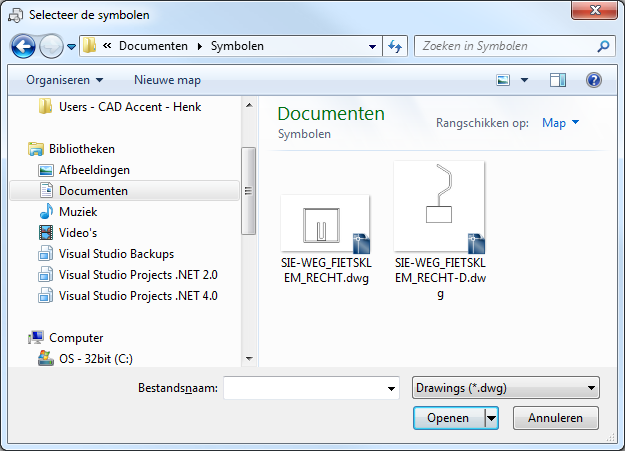

Een ‘Browse’ scherm verschijnt waarin één of meerdere DWG bestanden tegelijk geselecteerd kunnen worden.

Na het drukken op [Openen] worden de geselecteerde namen direct toegevoegd aan de lijst. Van de DWG bestanden wordt een kopie opgeslagen in de Gebruiker-bibliotheek, in de submap van de Symboolbibliotheek. Het pad naar dit bestand wordt bewaard, zodat het ‘Browse’ scherm de volgende keer weer met deze map actief wordt geopend.

Een toegevoegd Symbool kan een nieuw Symbool zijn, maar kan ook een in de NLCS-bibliotheek aanwezig Symbool ‘overrulen’, door dezelfde naam aan te houden als de bestaande. Is dit laatste het geval, dan zal het programma altijd eerst vragen of het Symbool mag worden ‘overruled’. Wordt een Symbool toegevoegd die al eens door u is toegevoegd, dan zal het programma vragen of deze mag worden vervangen.

Voorbeeld

U wilt een bestaand symbool van het bovenaanzicht van een rechte fietsklem vervangen door uw eigen variant. Bovendien wilt u een aanzicht in doorsnede hieraan toevoegen.

1.Selecteer de Symboolbibliotheek “SIE InrichtingsElementen”

2.Druk op de knop [Symbool toevoegen]

3.Selecteer de twee DWG bestanden en voeg deze toe

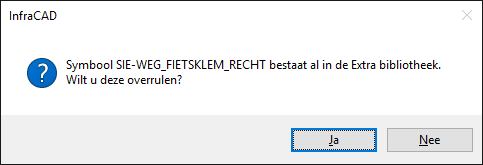

4.Vervolgens verschijnt de vraag of u het eerste symbool wilt ‘overrulen’. Kies voor [Ja].

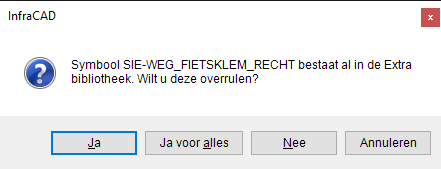

Heeft u meer dan één Symbool geselecteerd, dan heeft u de keuze ze direct allemaal te ‘overrulen’ door op [Ja voor alles] te drukken:

De Symbolen zijn nu toegevoegd. In onderstaande afbeeldingen is aan de knop [Herstellen / Verwijderen] te zien of een Symbool ‘overruled’ of nieuw is.

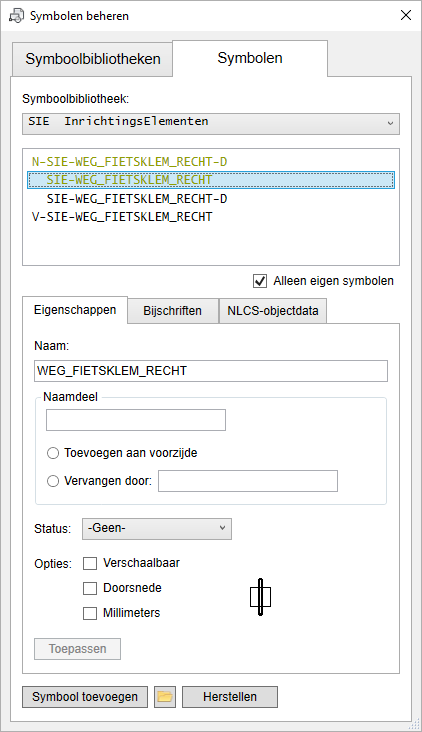

Bij een bestaand 'overruled' Symbool is de knop [Herstellen] aanwezig

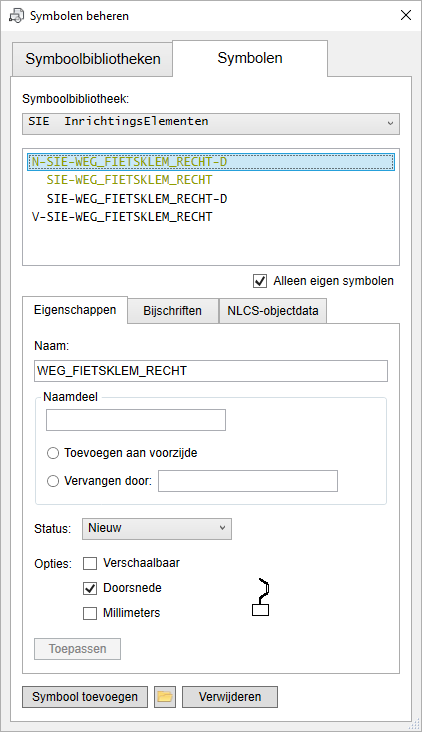

Bij een nieuw toegevoegd Symbool is de knop [Verwijderen] aanwezig

Het Symbool is nu beschikbaar in de ‘Objectbibliotheek’ bij het betreffende NLCS-object (of objecten) om te worden toegepast in de tekening.

InfraCAD v8.3
