Gebied converteren naar 3D



Een Klic-melding kan worden geconverteerd naar 3D Polylines. Deze functie is alleen beschikbaar in Civil 3D en er is een Civil 3D Surface nodig welke het maaiveld representateert. Bijvoorbeeld een maaiveld uit de AHN.

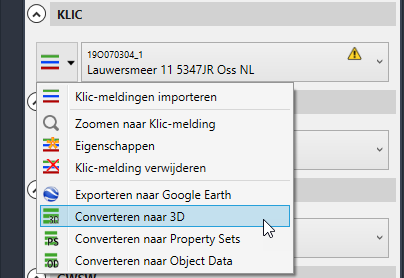

De functie kan worden gestart via de grote keuzeknop op de Palette:

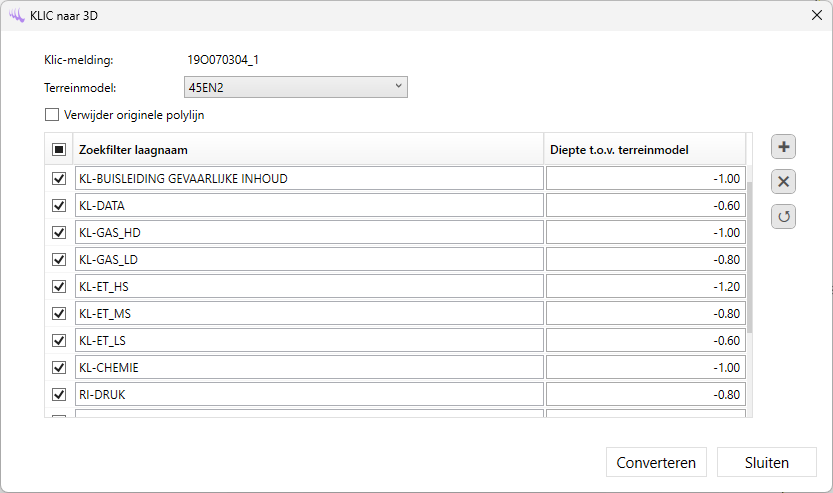

Een dialoogvenster verschijnt.

Op basis van zoekfilters worden de lagen gevonden uit de actieve Klic-melding. De 2D Polylines op deze lagen worden geconverteerd waarbij elk knikpunt de hoogte krijgt van het bovenliggende terreinmodel minus de ingestelde diepte die hoort bij deze zoekfilter. Bijvoorbeeld het zoekfilter 'KL-DATA' vindt alle lagen waar deze term in staat.



Oorspronkelijke objecten verwijderen

Bovenaan kan aangevinkt worden dat de 2D Polylines verwijderd moeten worden zodra een 3D Polyline is gemaakt. De administratieve data wordt in dit geval gekoppeld aan de 3D Polyline en is ook te bekijken via de pop-up.



Zoekfilters bewerken

Een lijst met default dieptes wordt meegeleverd met InfraCAD Map. Wijzigingen worden automatisch opgeslagen zodra een conversie wordt gestart. Een zoekfilter kan worden uitgezet, zo wordt deze niet toegepast maar is de filter niet kwijt. Bij een volgende conversie kan deze weer worden aangezet.

Met de knoppen rechts kan een nieuw zoekfilter worden gemaakt waarin een deel van de gewenste laagnaam kan worden ingegeven en een bijbehorende diepte, of een bestaand (geselecteerde) zoekfilter worden verwijderd. Om de lijst weer te herstellen naar defaultwaarden, kan de laatste knop worden gebruikt.



Converteren

Na conversie zullen er 3D Polylines aanwezig zijn, met dezelfde laag en kleur als de oorspronkelijke 2D Polylines. Als de 2D lijnen automatisch verwijderd zijn dan bevat de 3D Polylines de administratieve data.

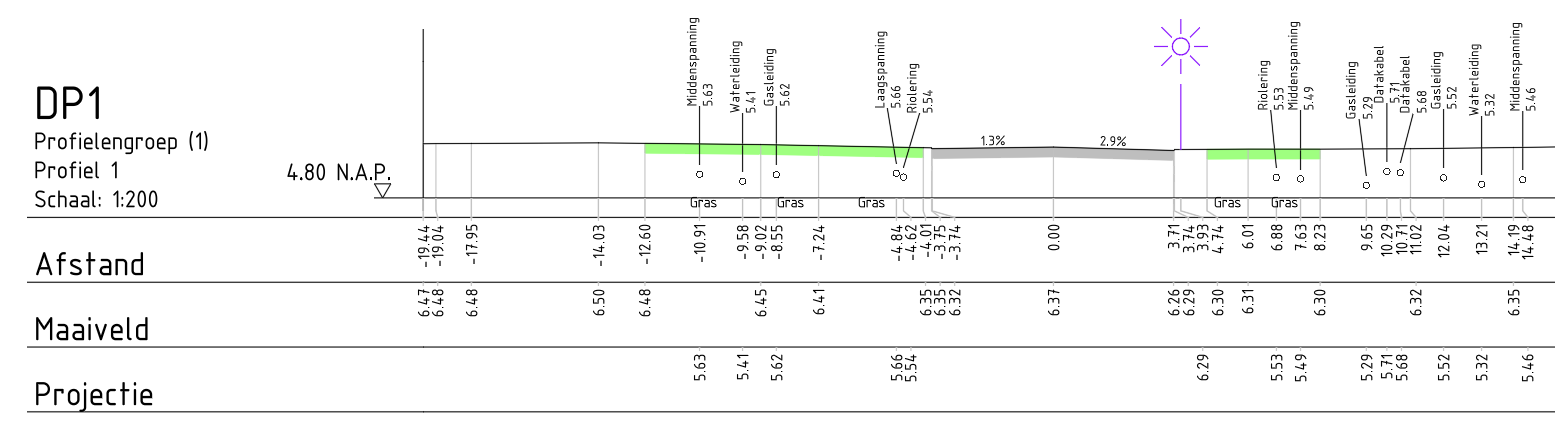

De 3D Polylines zijn nu te gebruiken om bijvoorbeeld Sweep Solids te genereren of als automatische projectie in dwarsprofielen die met InfraCAD CE gemaakt kunnen worden.
