Administratieve data



Objecten uit een databron kunnen administratieve gegevens bevatten. Voor zover van toepassing zal InfraCAD Map voorzien in het opslaan van deze gegevens bij de AutoCAD objecten in de tekening. Omdat AutoCAD van zichzelf geen GIS functionaliteit biedt, kan de administratieve data alleen ontsloten worden via functionaliteit van InfraCAD Map. Dit gebeurt door middel van een pop-up als de muis boven een object wordt gehouden.

Als de pop-up niet getoond wordt, dan kan dit zijn uitgeschakeld in de instellingen of de variabele ROLLOVERTIPS is niet ingesteld op de waarde 1.

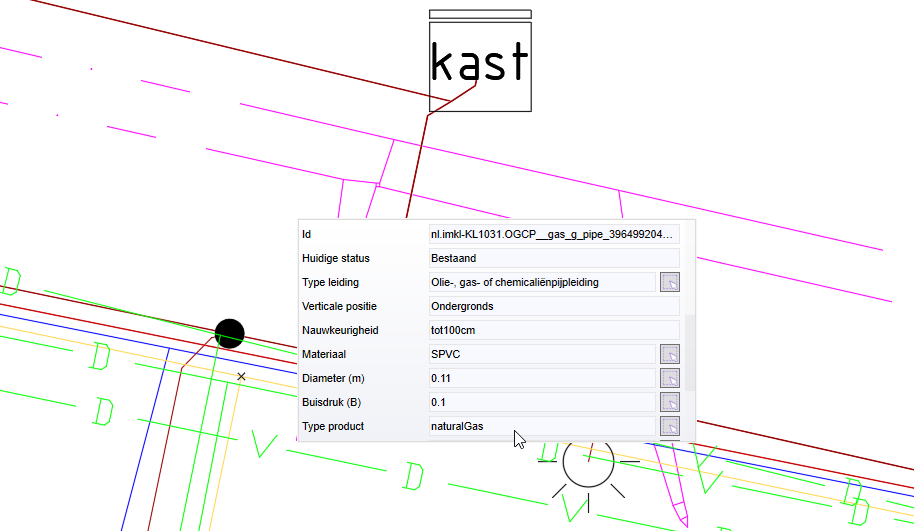

Als er data is gekoppeld aan een object, dan zal dit getoond worden in een pop-up venster.

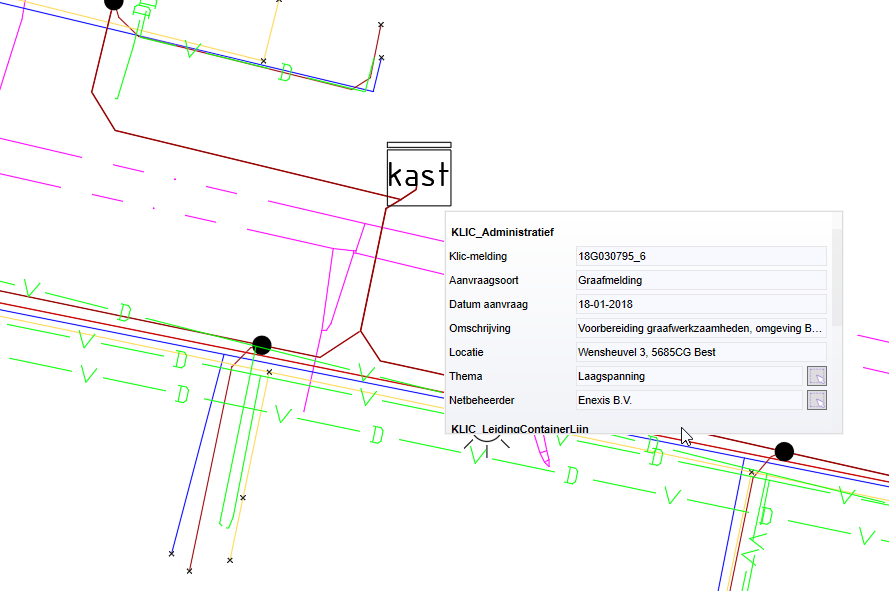

Elke tabel die is gekoppeld aan een object, zal de gegevens in een overzicht tonen. In bovenstaand voorbeeld is dat KLIC Administratief en KLIC Leidingcontainer. Leidingen en netcomponenten bevatten andere gegevens dan de administratieve gegevens van een Klic-melding.

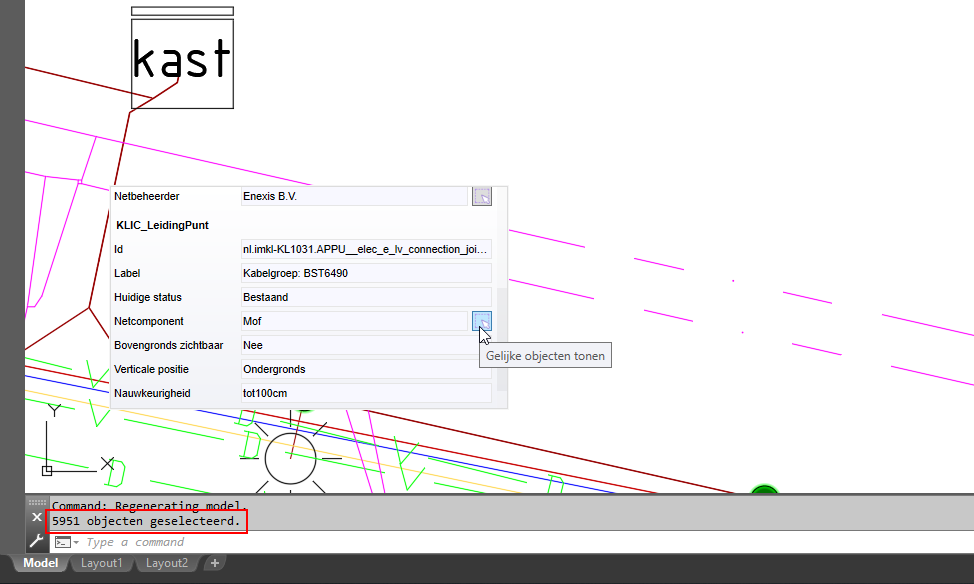

Bij bepaalde waarden is het mogelijk om een selectie te maken in AutoCAD van objecten die exact dezelfde waarde bevatten. Bijvoorbeeld bij materiaal of type product. Klik hiervoor op de knop achter het veld en op de Command Line zal getoond worden hoeveel objecten zijn geselecteerd.

Het kan voorkomen bij grote Klic-meldingen of bij meerdere Klic-meldingen dat de hoeveelheid geselecteerde objecten te groot wordt om nog handelbaar te zijn. In dat geval kan er een maximum worden ingesteld met de instelling ICMVARMAXSELECTEDITEMSFROMPOPUP. Op de Command Line wordt dan getoond als er meer objecten gevonden zijn dan geselecteerd worden. In het dagelijks gebruik zal het echter geen probleem zijn om alle objecten te laten selecteren.



Bijlagen

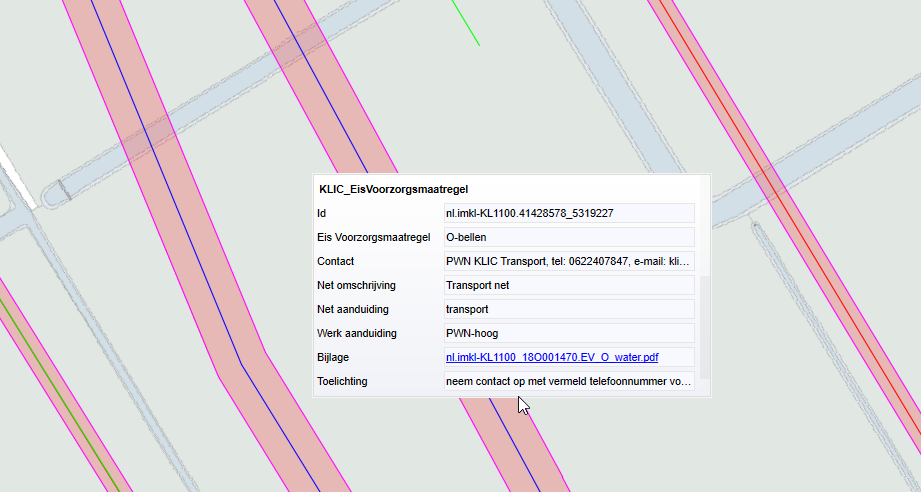

Een object kan ook verwijzen naar een bijlage. In dat geval zal een hyperlink worden getoond die vanuit de pop-up direct benaderd kan worden.



Exporteren en converteren

De gekoppelde administratieve data kan worden geëxporteerd naar Google Earth of worden geconverteerd naar Property Sets of Object Data.
