Export naar Google Earth

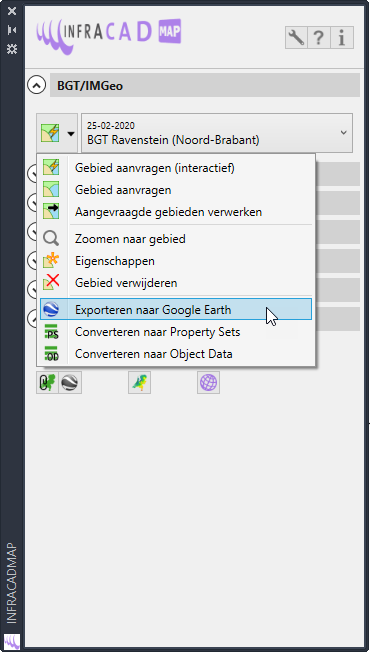

Lijnen en symbolen kunnen worden geëxporteerd naar Google Earth. Dit kan bij elk afzonderlijk geïmporteerd gebied via het keuzemenu van de betreffende databron:

Maar het is ook mogelijk om een selectie te maken uit de tekening en alleen die gegevens te exporteren naar Google Earth. Kies hiervoor de aangegeven knop onder Gereedschappen:



Wizard Export naar Google Earth

Voor het exporteren van objecten naar Google Earth is een ingesteld coördinaatsysteem noodzakelijk. InfraCAD Map zal proberen 'Netherlands RD' in te stellen als er nog geen systeem is ingesteld.

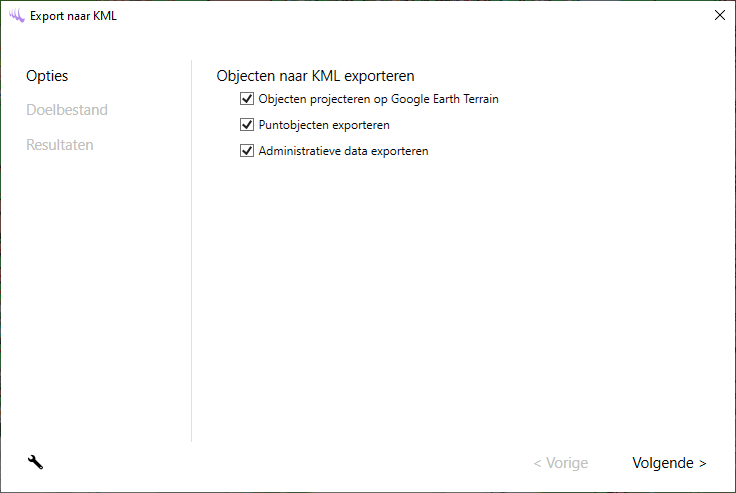

Als een gebied is gekozen of objecten zijn geselecteerd dan wordt de volgende wizard getoond:

Het is mogelijk om in te stellen dat de objecten worden geprojecteerd op het Google Earth terrein en de mogelijkheid om ook puntobjecten te exporteren. Ook is het mogelijk om de administratieve data te exporteren dat aan een object gekoppeld is.

In de volgende stap kan een bestandsnaam worden opgegeven voor het KML bestand. De default locatie kan worden ingesteld in de instellingen, de naam volgt uit de tekeningnaam of de gebiedsnaam.

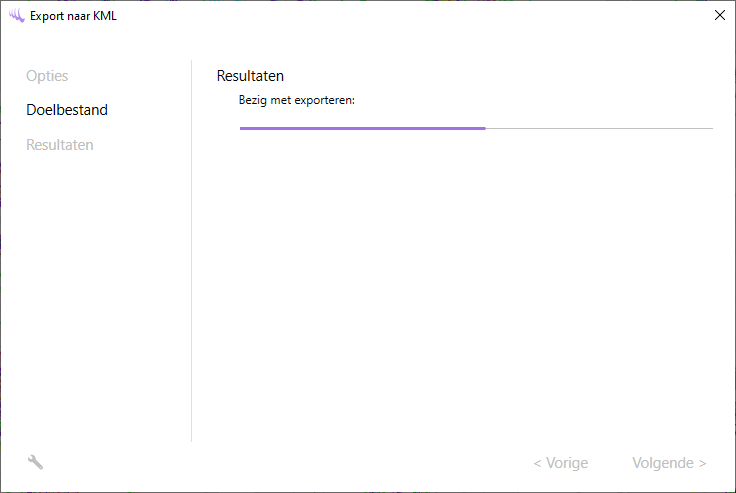

In de laatste stap wordt een voortgangsindicator getoond. Bij grote gebieden en met veel data duurt dit proces lang.

De snelheid kan worden verhoogd door geen puntsymbolen te exporteren en geen administratieve data toe te voegen als die niet nodig is.



Resultaat

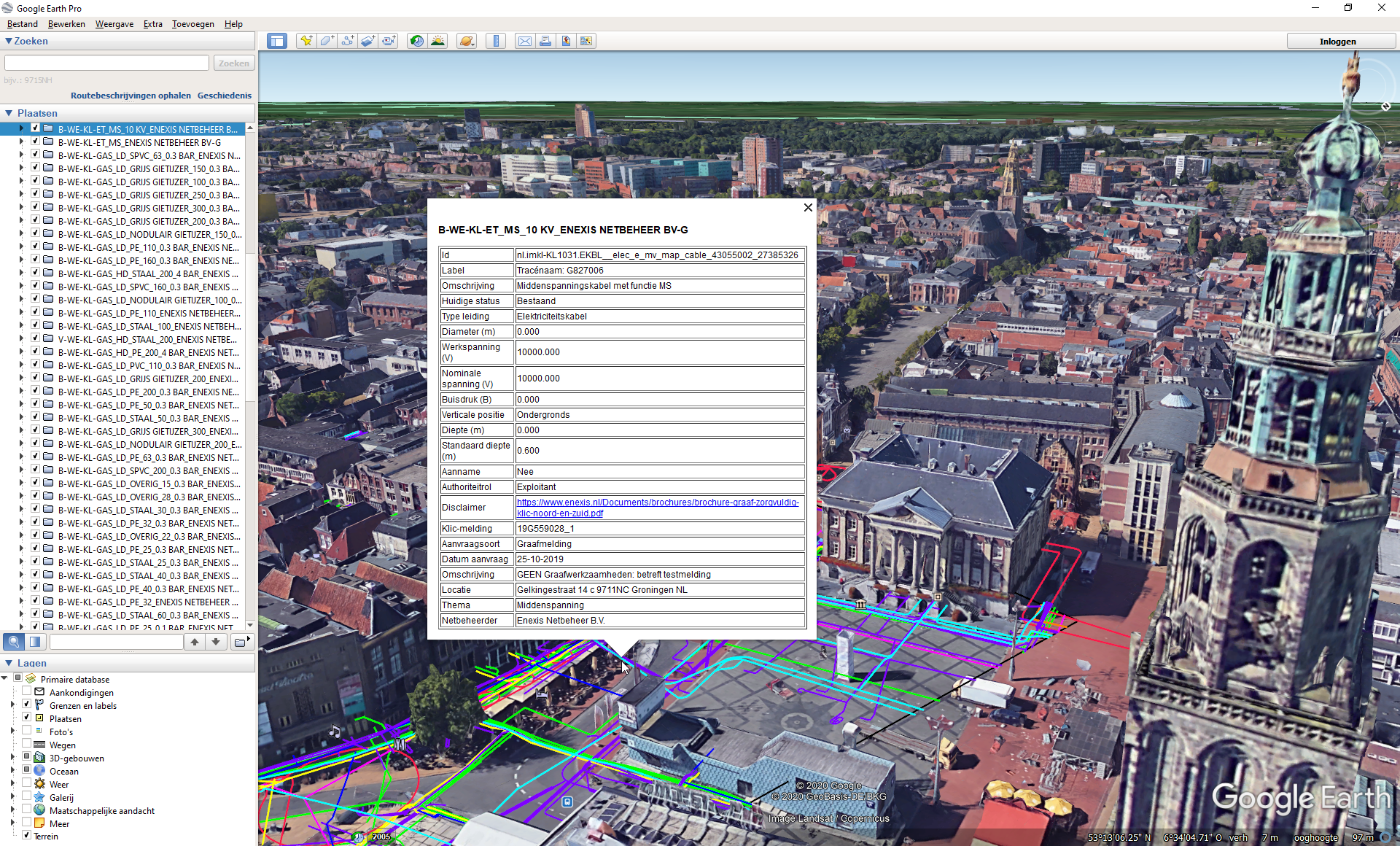

Nadat het bestand is aangemaakt kan het worden geopend in Google Earth. Als er administratieve data is toegevoegd dan kan dit worden bekeken door op een object te klikken:
