Coördinaatstelsel instellen



Een coördinaatsysteem is nodig om een juiste conversie te kunnen doen van RD naar Lat/Lon en omgekeerd. Wie een applicatie als Civil 3D gebruikt zal eenvoudig een coördinaatstelsel kunnen instellen met de aanwezige functionaliteit. In AutoCAD zijn zulke functies niet aanwezig en zal met behulp van een complexe wizard een coördinaatsysteem moeten worden gekozen. Hierbij moet op voorhand al een Lat/Lon locatie en de bijbehorende RD coördinaten bekend zijn.



Wizard coördinaatsysteem instellen

Start de functie met de aangegeven knop.

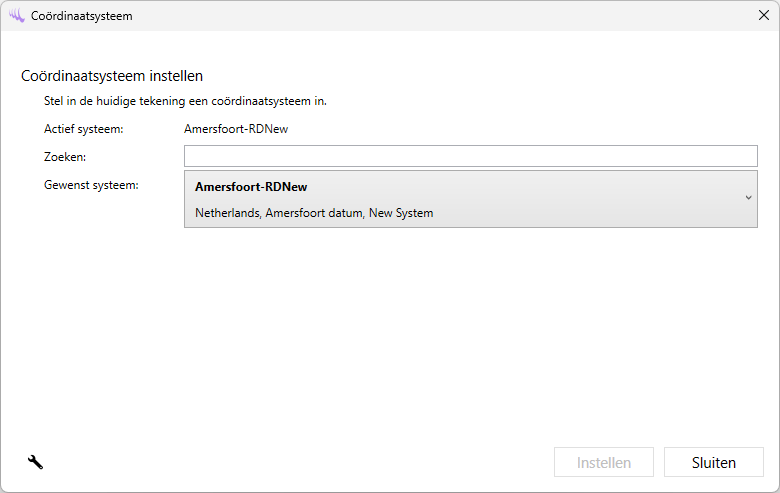

Het volgende dialoogvenster wordt getoond:

Alle beschikbare coördinaatsystemen kunnen worden gekozen in het keuzeveld. Dit hoeft niet RD te zijn maar kan ook Lambert of één van de Duitse coördinaatsystemen zijn. Om de lijst te beperken, kan een zoekfilter worden opgegeven.

Het gekozen coördinaatsysteem zal worden toegepast op de actieve tekening. Nu is het mogelijk om een export naar Google Earth te doen.

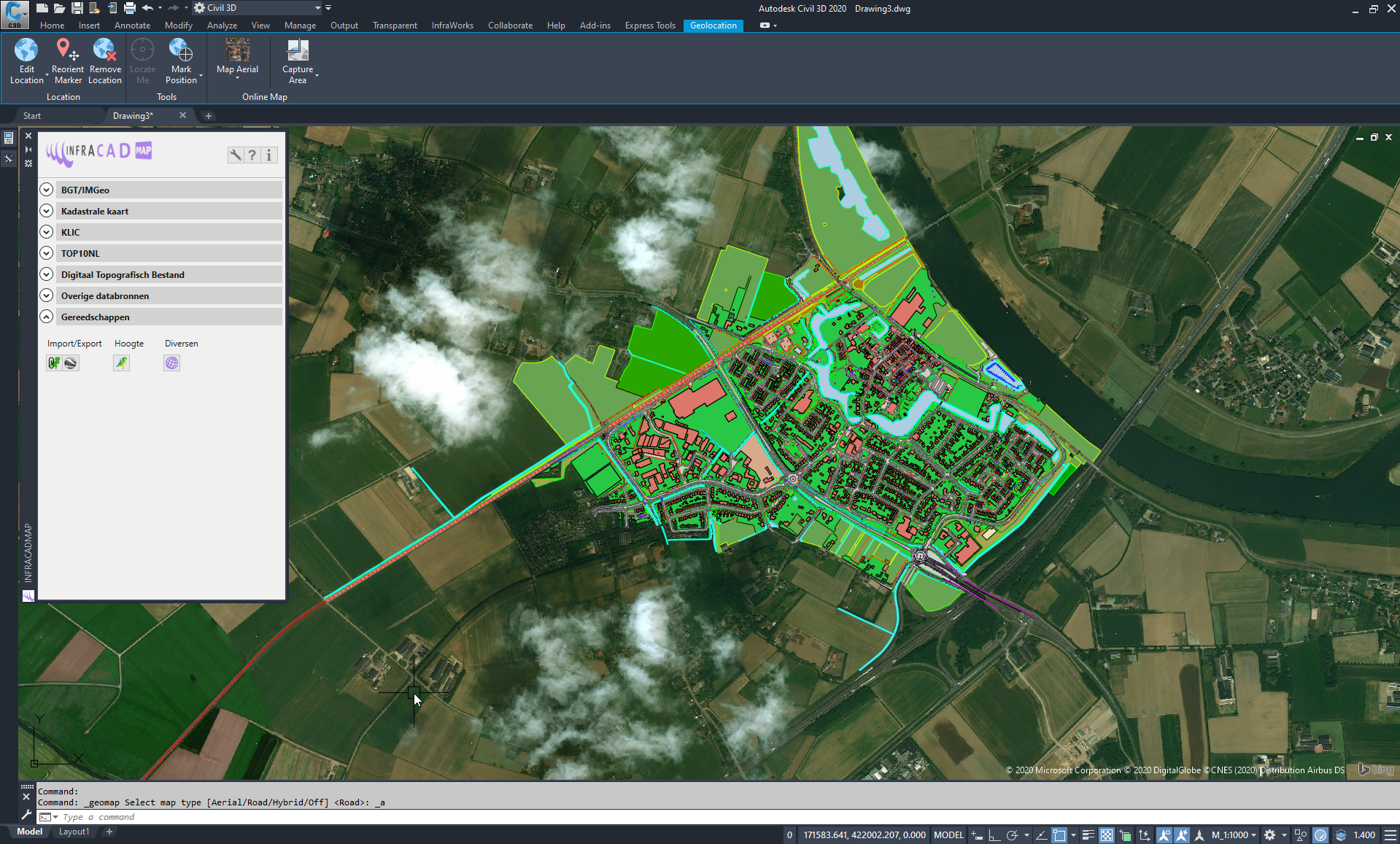

Indien is ingelogd in A360/Autodesk Desktop App, dan kan in AutoCAD ook gebruik worden gemaakt van de functie GEOMAP waarmee een kaart of luchtfoto op de achtergrond in de tekening kan worden getoond.

In plaats van zo'n achtergrondkaart kan ook gebruik worden gemaakt van het plaatsen van Achtergrondkaarten uit PDOK bronnen.
