Achtergrondkaarten



Een achtergrondkaart kan eenvoudig in de tekening worden geplaatst met de functie onder Gereedschappen. Er is keuze uit de volgende bronnen:

•BRT in vier varianten

•BGT in vier varianten

•Luchtfoto (Enkele jaargangen terug)

•Infrarood Luchtfoto (Enkele jaargangen terug)

•Indien er de beschikking is over een abonnement bij SPOTinfo, ook de TopoPlus

De achtergrondkaart wordt samengesteld uit losse tegels en na samenstelling als External Reference in de tekening geplaatst.



Wizard achtergrondkaart plaatsen

Start de functie met de aangegeven knop.

Het volgende dialoogvenster wordt getoond:

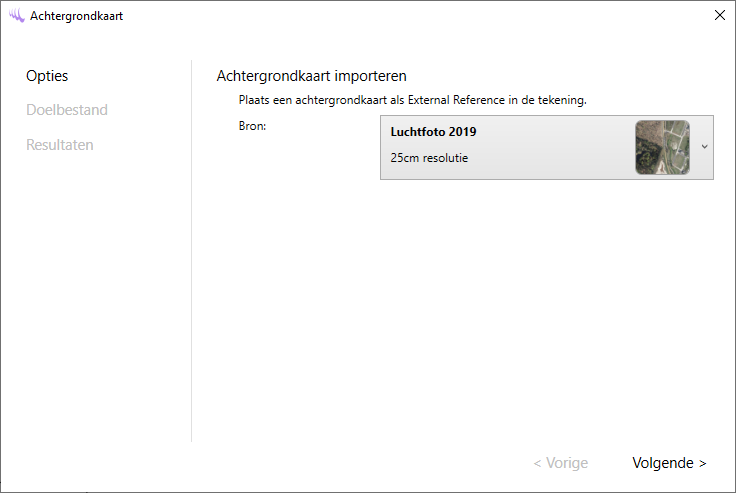

Alle beschikbare bronnen kunnen worden gekozen in het keuzeveld. Een kleine preview aan de rechterzijde geeft een beeld van het eindresultaat. Voor alle bronnen behalve de luchtfoto is het mogelijk om de kwaliteit te kiezen. Voor een groot projectgebied kan een lagere kwaliteit worden gekozen.

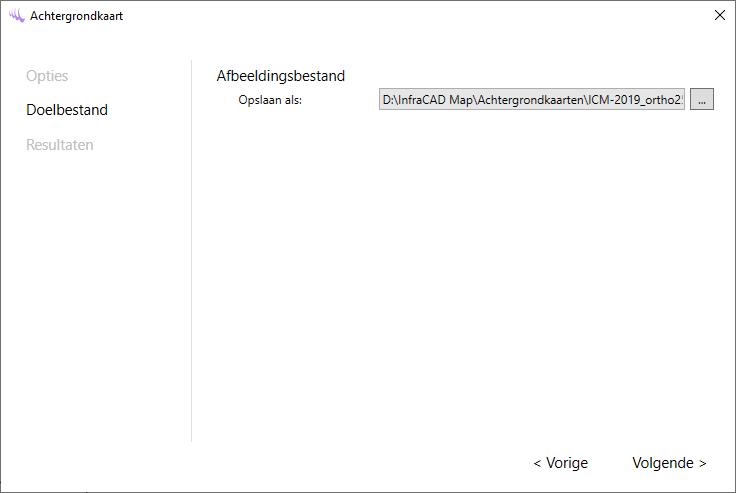

In de volgende stap kan een opslaglocatie worden aangegeven waar het samengestelde bestand wordt opgeslagen. In de Instellingen is in te stellen of dit een vaste opslaglocatie moet zijn, bij de tekening wordt opgeslagen of de laatst gekozen map opnieuw gebruikt moet worden. De naam van de afbeelding is een samenstelling uit de brondata en de actuele datum en tijd. Via het dialoogvenster om een locatie te kiezen kan worden gekozen voor PNG of JPG als opslag.

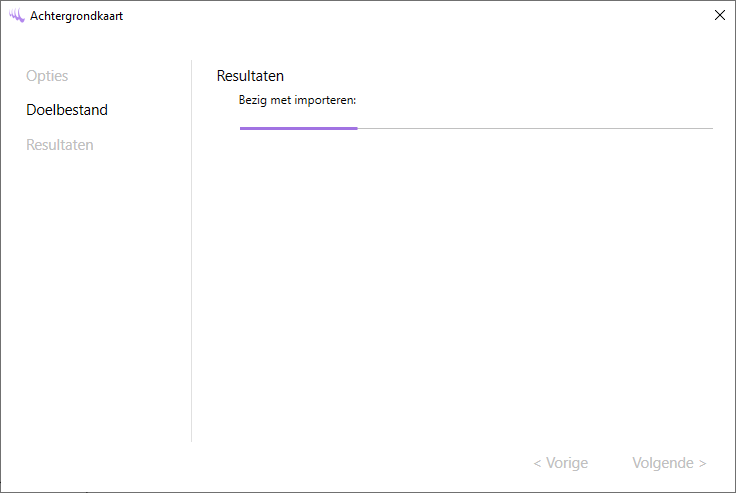

In de volgende stap is de voortgang te volgen van het downloaden:

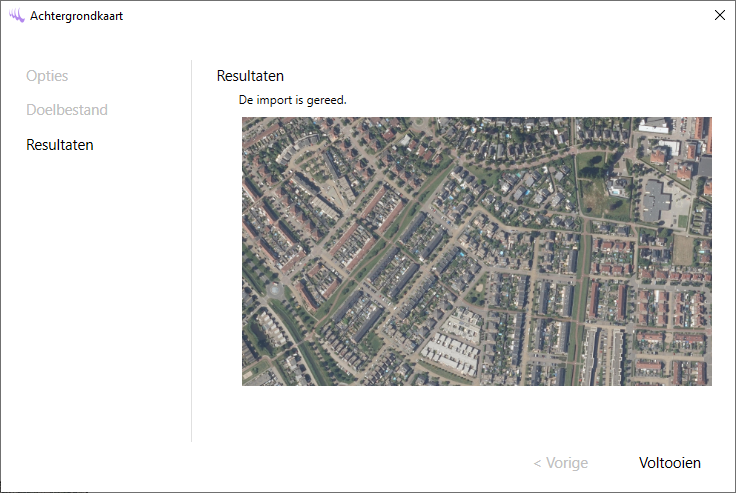

Als alles binnen is en tot één afbeelding is samengesteld, wordt een preview getoond:

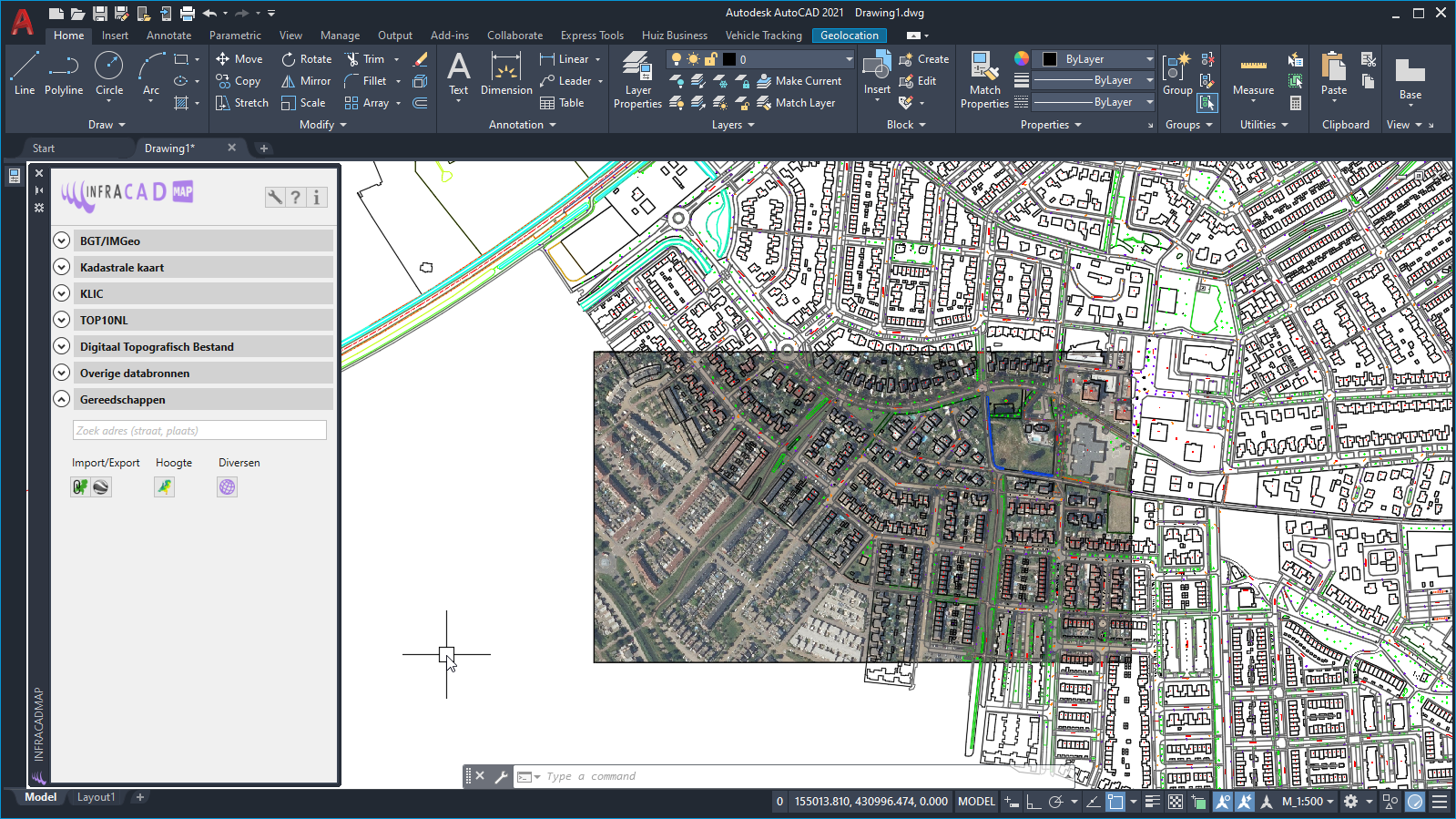

Daarna wordt de afbeelding in de tekening toegevoegd als een External Reference, en indien mogelijk, met een relatief pad.



World Files

In de Instellingen kan worden ingesteld of naast de afbeelding een World File opgeslagen moet worden. Dit is een klein tekstbestandje met de invoeglocatie en pixelafmeting. Met behulp van deze gegevens kan de samengestelde afbeelding ook worden ingelezen in een GIS applicatie zoals AutoCAD Map 3D of QGIS, of applicaties als InfraWorks.

Met het commando "ICMBackgroundMapsFromWorldFile" is het mogelijk om de afbeelding in een andere tekening in te voegen. Deze functie vraagt om een World File te selecteren waarna de bijbehorende afbeelding in de tekening wordt ingevoegd als External Reference.
