Start vrije boog

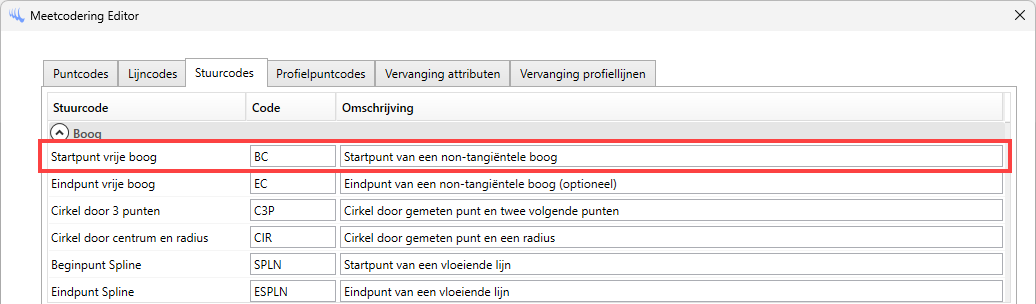

Om een boog te beginnen in de huidige lijn, kan de stuurcode worden toegepast die hiervoor is ingesteld in de Meetcodering.



Voorbeeld code:

1, 1000.0, 1000.0, 0.0, LKVH
2, 1010.0, 1010.0, 0.0, LKVH BC
3, 1020.0, 1020.0, 0.0, LKVH
4, 1030.0, 1030.0, 0.0, LKVH

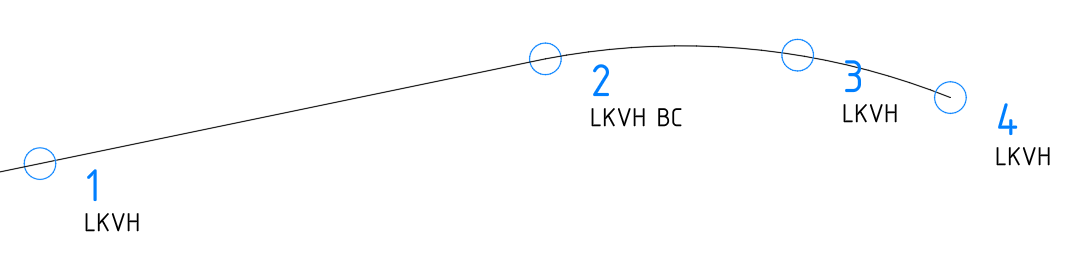

Dit levert een lijn op van lijncode 'LKVH' waarbij op punt 2 een boog begint.



Als is ingesteld in de Instellingen dat bogen automatisch stoppen op het derde punt, dan zal de boog worden getekend door punt 2, 3 en 4, waarna met een rechtstand verder wordt gegaan. Als dit niet is ingesteld, dan zal het einde van de boog gecodeerd moeten worden.

Om doorlopend bogen te meten, kan op punt 4 opnieuw de stuurcode voor het starten van een vrije boog worden opgegeven.
