Einde vrije boog

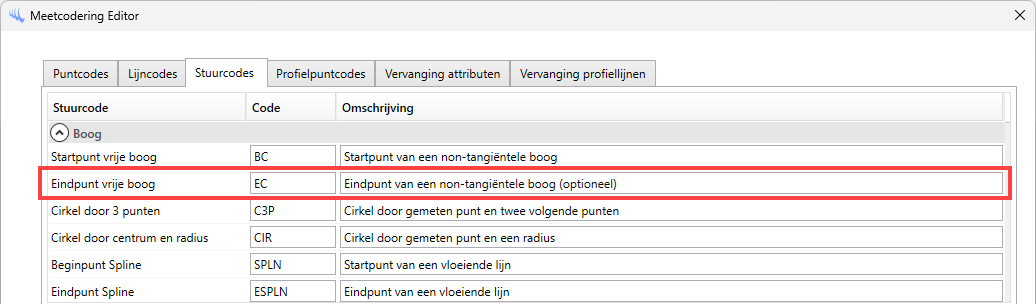

Om een boog te beëindigen in de huidige lijn, kan de stuurcode worden toegepast die hiervoor is ingesteld in de Meetcodering.



Voorbeeld code:

1, 1000.0, 1000.0, 0.0, LKVH
2, 1010.0, 1010.0, 0.0, LKVH BC
3, 1020.0, 1020.0, 0.0, LKVH
4, 1030.0, 1030.0, 0.0, LKVH
5, 1040.0, 1040.0, 0.0, LKVH EC

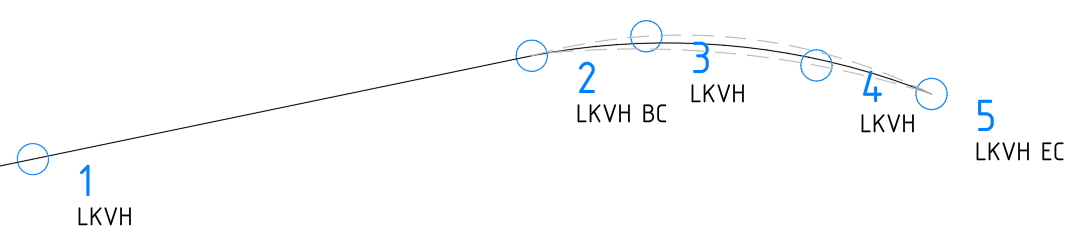

Dit levert een lijn op van lijncode 'LKVH' waarbij een boog begint op punt 2, eindigt op punt 5 en waarbij de tussenliggende punten 3 en 4 worden vereenvoudigd zodat de resulterende boog zo goed mogelijk tussen en door alle tussenpunten komt te liggen.



Het resultaat tussen de punten met een stuurcode voor een start en een stuurcode voor een eind vrije boog is altijd één boog-element in de Polyline.

In de Instellingen moet zijn afgevinkt dat bogen automatisch eindigen op het derde punt, anders wordt deze stuurcode genegeerd en in bovenstaand voorbeeld getekend door punten 2, 3 en 4, waarna naar punt 5 een rechtstand wordt getekend.
