Stijl en opmaak

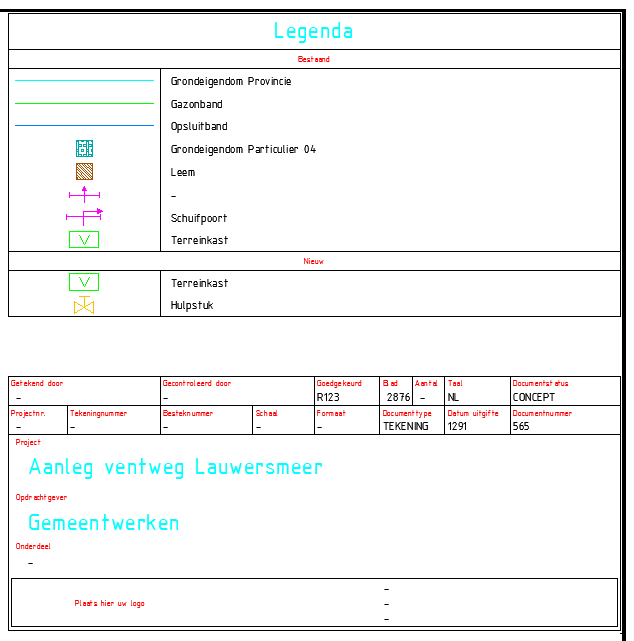

Naast de genoemde instellingen is het mogelijk om de stijl en opmaak naar wens aan te passen, door de “Rij”-symbolen in de basistekening te wijzigen. De huidige stijl is gebaseerd op het voorbeeld titelblok in de formele beschrijving. Dit titelblok is aanwezig in de Extra-bibliotheek, en kan in de “Objectbibliotheek – Symbool” worden gevonden.

U heeft hier de mogelijkheid om de Legenda volledig op uw huisstijl af te stemmen, met eigen tekststijlen etcetera., de formele beschrijving geeft hiervoor de ruimte:

“Andere fontstijlen mogen alleen worden toegepast in situaties waar geen sprake is van bijschriften van technische aard. Denk bijvoorbeeld aan tekeninghoofden en presentatietekeningen.”

Basistekening

Standaard is het bestand “Legenda.dwg” in de installatiemap van InfraCAD geplaatst, maar indien gewenst kan ook een centraal bestand gebruikt worden voor meerdere gebruikers. Hiervoor dient de locatie van het DWG bestand ingesteld te worden bij ‘Bestand Legenda (*.dwg)’.

TIP: Wilt u dit bestand snel kunnen openen, klik dan met de linkermuisknop op het tekstveld en houd daarbij de [Ctrl] toets ingedrukt. Het Instellingenscherm zal worden afgesloten, en de basistekening wordt vervolgens geopend.

Rijen

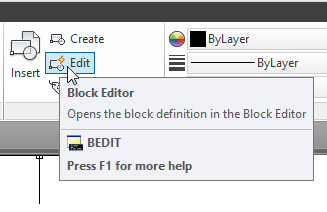

Elke rij wordt gedefinieerd door een AutoCAD Block. Pas de Symbolen aan met behulp van de Block Editor:

Wijzig de blocknamen niet, InfraCAD heeft die nodig om de Rijen te kunnen herkennen.

SAL-LEGENDA_TITEL

De Hoofdtitel Rij bepaald de breedte en het invoegpunt van de Legenda. Het invoegpunt is het uiterste punt rechtsboven. Het invoegpunt van de volgende Rij is het uiterste punt linksonder. De totale hoogte van alle Entities in het Block bepaalt dus de hoogte van de Rij.

De hier aanwezige titel blijft bij het plaatsen van de Legenda ongewijzigd. U heeft hier bijvoorbeeld de mogelijkheid om de titel te veranderen in “Verklaring”.

SAL-LEGENDA_STATUS_TITEL

De Titel Rij van de statussen, die wordt toegepast wanneer wordt gegroepeerd op status.

De positie en de stijl van de tekst is aanpasbaar. Pas echter de tekst “Status” niet aan, die heeft InfraCAD nodig om de juiste AutoCAD Text te herkennen.

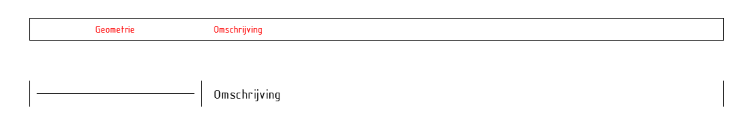

SAL-LEGENDA_GEOMETRIE_TITEL

SAL-LEGENDA_GEOMETRIE_RIJ

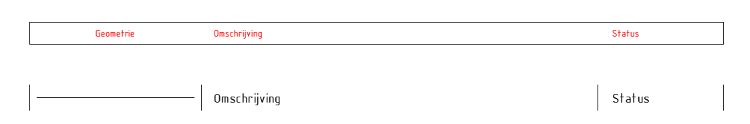

SAL-LEGENDA_GEOMETRIE_TITEL_STATUS

SAL-LEGENDA_GEOMETRIE_RIJ_STATUS

Deze Rijen worden toegepast bij het weergeven van NLCS-objecten van het type Geometrie. De horizontale lijn wordt gebruikt voor de grafische weergave van het Geometrie object (kleur, lijntype en lijndikte).

De Titel Rij wordt alleen toegepast als niet op status wordt gegroepeerd en 'Titelbalken verbergen niet is aangevinkt.

Deze horizontale lijn is aanpasbaar (bijvoorbeeld in lengte). Verwijder of kopieer de lijn echter niet. De positie en de stijl van de tekst is aanpasbaar. Pas echter de tekst “Omschrijving” niet aan, die heeft InfraCAD nodig om de juiste AutoCAD Text te herkennen.

De “_STATUS” Rijen bevatten de opmaak voor de extra “Status” kolom rechts, die wordt toegepast wanneer ‘In kolom weergeven’ is aangevinkt. Pas de tekst “Status” niet aan.

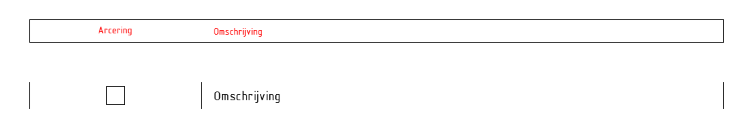

SAL-LEGENDA_ARCERING_TITEL

SAL-LEGENDA_ARCERING_RIJ

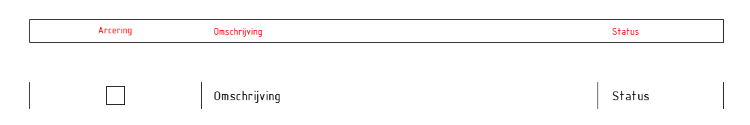

SAL-LEGENDA_ARCERING_TITEL_STATUS

SAL-LEGENDA_ARCERING_RIJ_STATUS

Deze Rijen worden toegepast bij het weergeven van NLCS-objecten van het type Arcering. De rechthoek wordt gebruikt als begrenzing van de AutoCAD Hatch. Deze Hatch krijgt de juiste kleur en arceerpatroon mee. De schaal is volledig afgestemd op de weergave zoals die ook in de NLCS-module wordt getoond.

De Titel Rij wordt alleen toegepast als niet op status wordt gegroepeerd en ‘Titelbalken verbergen’ niet is aangevinkt.

Deze rechthoek is aanpasbaar (zowel in de lengte als de hoogte). Verwijder of kopieer deze echter niet. Positie en de stijl van de tekst is aanpasbaar. Pas echter de tekst “Omschrijving” niet aan, die heeft InfraCAD nodig om de juiste AutoCAD Text te herkennen.

De “_STATUS” Rijen bevatten de opmaak voor de extra “Status” kolom rechts, die wordt toegepast wanneer ‘In kolom weergeven’ is aangevinkt. Pas de tekst “Status” niet aan.

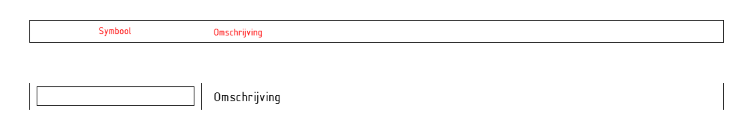

SAL-LEGENDA_SYMBOOL_TITEL

SAL-LEGENDA_SYMBOOL_RIJ

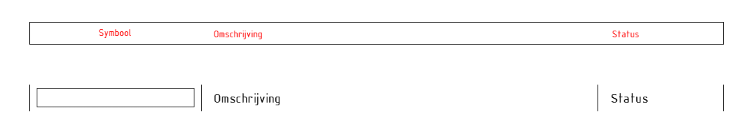

SAL-LEGENDA_SYMBOOL_TITEL_STATUS

SAL-LEGENDA_SYMBOOL_RIJ_STATUS

Deze Rijen worden toegepast bij het weergeven van NLCS-objecten van het type Symbool. De rechthoek wordt gebruikt voor het vastleggen van de maximale grootte van het Symbool (in hoogte of in de breedte). Het Symbool wordt altijd in het midden van de rechthoek uitgelijnd (ongeacht de positie van het invoegpunt binnen het Symbool).

De Titel Rij wordt alleen toegepast als niet op status wordt gegroepeerd en ‘Titelbalken verbergen’ niet is aangevinkt.

Deze rechthoek is aanpasbaar (zowel in de lengte als de hoogte). Verwijder of kopieer deze echter niet. De positie en de stijl van de tekst is aanpasbaar. Pas echter de tekst “Omschrijving” niet aan, die heeft InfraCAD nodig om de juiste AutoCAD Text te herkennen.

De “_STATUS” Rijen bevatten de opmaak voor de extra “Status” kolom rechts, die wordt toegepast wanneer ‘In kolom weergeven’ is aangevinkt. Pas de tekst “Status” niet aan.

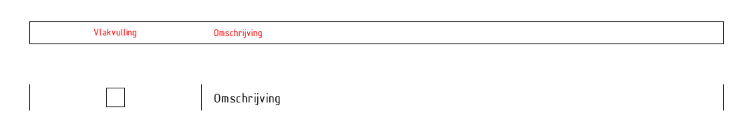

SAL-LEGENDA_VLAKVULLING_TITEL

SAL-LEGENDA_VLAKVULLING_RIJ

SAL-LEGENDA_VLAKVULLING_TITEL_STATUS

SAL-LEGENDA_VLAKVULLING_RIJ_STATUS

Deze Rijen worden toegepast bij het weergeven van NLCS-objecten van het type Vlakvulling. De rechthoek wordt gebruikt als begrenzing van de AutoCAD Hatch, die de juiste kleur en het patroon “SOLID” meekrijgt.

De Titel Rij wordt alleen toegepast als niet op status wordt gegroepeerd en ‘Titelbalken verbergen’ niet is aangevinkt.

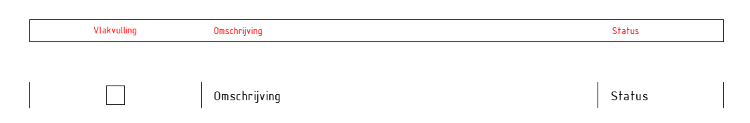

De “_STATUS” Rijen bevatten de opmaak voor de extra “Status” kolom rechts, die wordt toegepast wanneer ‘In kolom weergeven’ is aangevinkt. Pas de tekst “Status” niet aan.

SAL-LEGENDA_VOET

Deze Rij sluit de Legenda onderaan af. In de huidige stijl is dit een enkele lijn:
