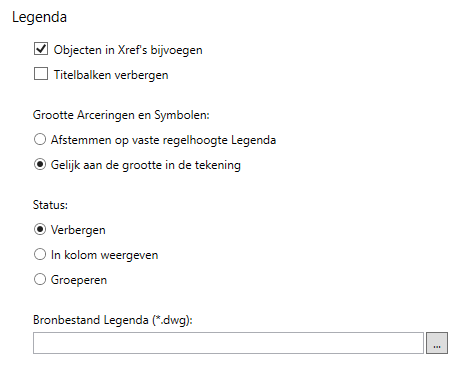

Opbouw

Objecten in Xref’s bijvoegen

Maakt u gebruik van Xref’s als onderleggers in uw tekening, en bevatten deze tekeningen eveneens NLCS-objecten, dan heeft u de mogelijkheid deze ook weer te geven in de Legenda. Plaats daartoe een vinkje bij ‘Objecten in Xref’s bijvoegen’.

LET OP: Het aantal Xref’s blijft beperkt tot één niveau: een Xref binnen een Xref wordt niet meegenomen.

Titelbalken verbergen

Kiest u (bijvoorbeeld om ruimte te sparen) voor de optie ‘Titelbalken verbergen’, dan worden alle titelbalken (status, type NLCS-object) weggelaten, met uitzondering van de hoofdtitel.

Grootte Arceringen en Symbolen

Initieel worden Symbolen in de Legenda geplaatst met een grootte die is afgestemd op de vaste regelhoogte in de Legenda. Arceringen worden initieel geoptimaliseerd weergegeven zodat ze altijd goed herkenbaar zijn: identiek aan de wijze waarop ze in bijvoorbeeld het "Objectbibliotheek - Arcering" scherm worden getoond.

Vanaf InfraCAD versie 6.2 is het mogelijk om de grootte van de Symbolen en de schaal van de Arceringen af te stemmen op de weergave in de tekening. De regelhoogte in de Legenda wordt daarbij afgestemd op de hoogte van het Symbool. Selecteer de optie "Gelijk aan de grootte in de tekening" om deze mogelijkheid actief te zetten.

LET OP: De Legenda functie baseert de schaal van een weer te geven Symbool of Arcering op het eerstgevonden exemplaar in de eerstgevonden Viewport. Het is dus mogelijk dat binnen deze Viewport hetzelfde Symbool of Arcering ook in een andere schaal is toegepast, of dat bijvoorbeeld hetzelfde Symbool in een andere Viewport ook wordt getoond, maar dan in een andere schaal.

Status

In de Legenda kan bij een NLCS-object de status worden weergegeven. Hiervoor zijn drie opties beschikbaar:

Verbergen

De status wordt niet weergeven. Als Geometrie of een Symbool in verschillende weergaven (statussen) in de tekening voorkomt, wordt alleen de “hoogste” status grafisch weergegeven. Komt van bijvoorbeeld een Afsluiter een “Bestaand” en een “Vervallen” versie voor, dan wordt alleen “Bestaand” weergeven. De NLCS-objecten worden gegroepeerd op type (Geometrie, Arcering, Symbool of Vlakvulling). Bij het sorteren van de NLCS-objecten wordt de volgorde in de NLCS-bibliotheek aangehouden: alfabetisch op Hoofdgroep en vervolgens alfabetisch op NLCS-object.

In kolom weergeven

Aan de Legenda wordt rechts een kolom toegevoegd waarin de status per NLCS-object als tekst wordt weergegeven. De NLCS-objecten worden gegroepeerd op type. Bij het sorteren van de NLCS-objecten wordt de volgorde in de NLCS-bibliotheek aangehouden.

Groeperen

De NLCS-objecten worden gegroepeerd per status. Binnen een status wordt weer gegroepeerd op type NLCS-object. Binnen de groep wordt gesorteerd op de volgorde die in de NLCS-bibliotheek wordt aangehouden.

Bronbestand Legenda

Hier kan een de volledige naam van een DWG bestand worden ingevoerd die als basis dient voor de Legenda. Het is mogelijk om in het pad omgevingsvariabelen toe te passen (bijvoorbeeld %username%). Wanneer niets ingevuld staat, zal automatisch worden gezocht naar het bestand "Legenda.dwg" in de installatiemap van InfraCAD.
