Weergave grafieken

InfraCAD kan op twee manieren grafieken van sondering databestanden (*.gef bestanden) produceren: in de actieve AutoCAD tekening en in een PDF sonderingenboek. De hierbij toegepaste standaard kleuren en lijntypes van de metingen zijn daarbij gebaseerd op de voorbeeldgrafiek Bijlage D van NEN 5140.

Weergave grafieken in de tekening

De laagnamen in de tekening zijn conform de NLCS standaard, deze zijn niet aanpasbaar. De kleuren en lijntypes van deze NLCS-objecten kunnen worden aangepast in het "Objecten beheren" scherm van de NLCS-module, zie ook Gef grafieken tekenen.

Weergave grafieken in het Sonderingenboek

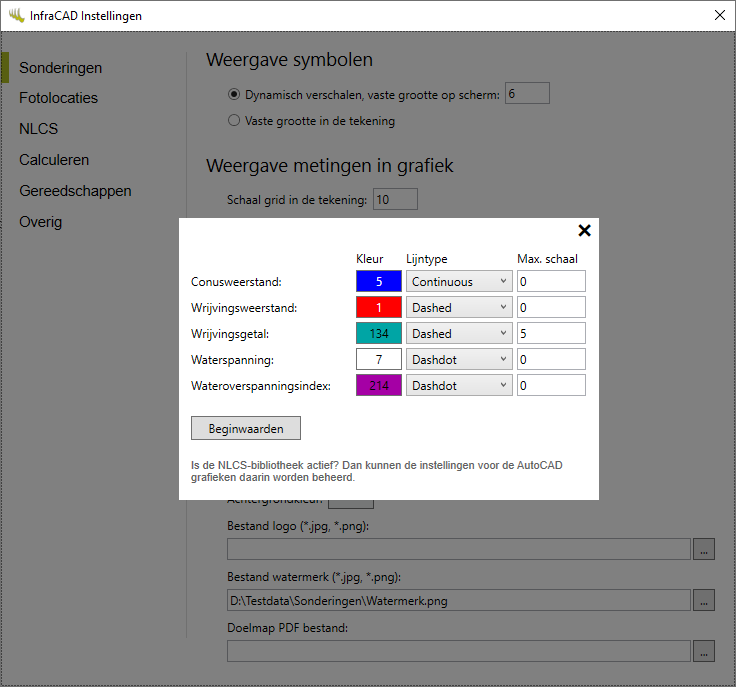

De opmaak van de grafieken in het Sonderingenboek is aan te passen in het popupscherm dat verschijnt door op de knop [Opmaak...] te drukken:

De kleur van een grafieklijn kan worden ingesteld door op een kleurvakje te klikken en een RGB kleur te kiezen. De met deze kleur corresponderende AutoCAD ‘Colorindex’ wordt in het kleurvakje getoond.

Voor het lijntype van een grafieklijn kan in een keuzelijst alleen "Continuous" (niet onderbroken lijn), "Dashed" (streeplijn) en "Dashdot" (streep-stippellijn) worden geselecteerd.

Bij "Max. schaal" kan de maatverdeling van de horizontale assen worden vastgezet, zie ook Gef grafieken tekenen. Standaard heeft deze de waarde 0: de schaal van de horizontale as is dan variabel en afgestemd op de gegevens van de meting.

Met behulp van de knop “Beginwaarden” kunnen de standaardinstellingen weer worden teruggezet.

Schaal van de grafiek

Bij ‘Schaal grid in de tekening’ kan de grootte van de grafiek in de tekening worden aangepast. De ingevulde waarde (aantal tekeneenheden) is hier de afstand tussen de verticale en horizontale rasterlijnen van de grafiek.

Eenheid verticale maatbalk

Vanaf versie 6.3 heeft u de mogelijkheid om de hoogte ten opzichte van NAP in de grafieken weer te geven. Selecteer dan de optie "Diepte (m) t.o.v. NAP" in plaats van "Sondeerlengte (m)".
