Gef grafieken tekenen

Met de knop “Gef grafieken tekenen” kunt u van alle in de tekening aanwezige Sonderinglocaties een GEF grafiek plaatsen. U wordt gevraagd in de tekening een punt te selecteren: “Invoegpunt van de eerste grafiek (linksboven):”.

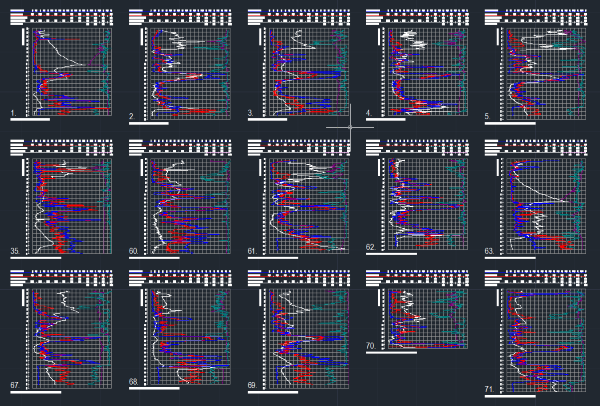

Vervolgens worden de grafieken als afzonderlijke AutoCAD Blocks in rijen van 8 in de tekening geplaatst. De grootte van de grafiek is aan te passen bij de Instellingen.

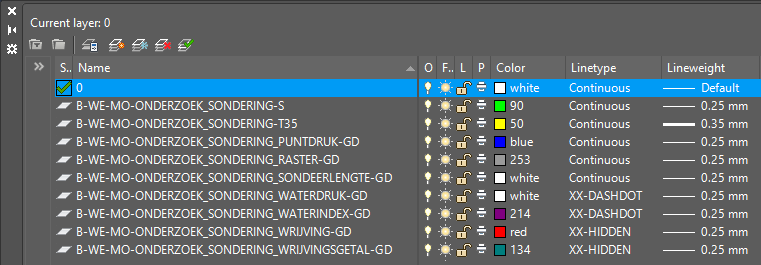

De laagnamen zijn conform de NLCS standaard, deze zijn niet aanpasbaar. De kleuren en lijntypes van deze NLCS-objecten kunnen worden aangepast in het "Objecten beheren" scherm van de NLCS-module.

LET OP: De weergave van de lijntypes is afhankelijk van de bij de ‘Instellingen’ gekozen grootte van de grafieken. U kunt de weergave naar behoefte aanpassen door de waarde van de AutoCAD systeemvariabele “LTSCALE” hierop af te stemmen.

Maatverdeling van de horizontale assen

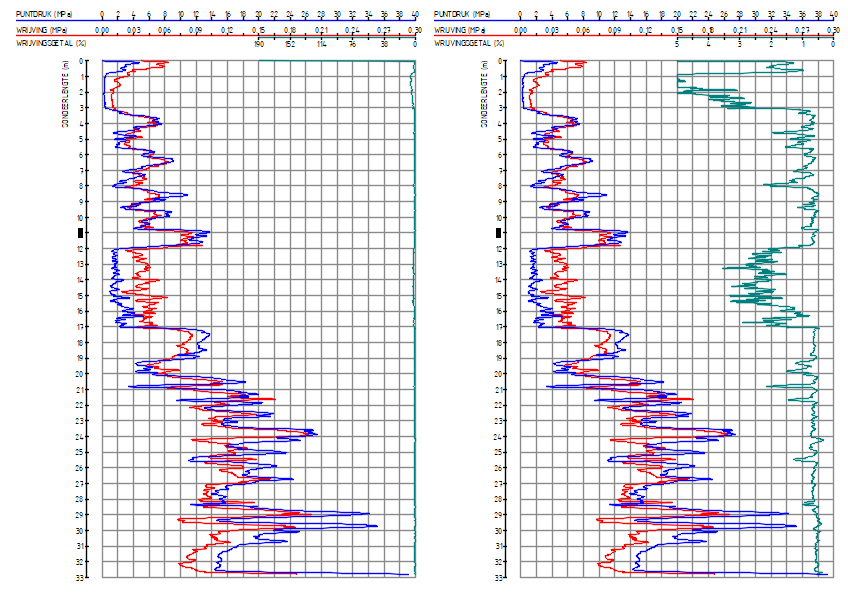

Standaard is de schaal van de horizontale assen variabel en afgestemd op de waarden van de meting, zie het voorbeeld links:

Hier is bij de blauwgroene lijn (het Wrijvingsgetal) duidelijk te zien dat dit niet altijd tot een goed leesbare grafiek leidt: doordat de waarden aan de oppervlakte uitschieten tot 190 zijn de waarden langs de rest van de lijn niet meer goed leesbaar.

Nu kan bij de Instellingen de schaal van de assen hard worden ingesteld: als bijvoorbeeld de maximale schaal voor het Wrijvingsgetal wordt ingesteld op 5 levert dit de grafiek rechts op, met goed leesbare gegevens.
