Resultaten

Na selectie van de Entity analyseert InfraCAD het betreffende NLCS-object, en controleert of deze al in één van de Bibliotheken is opgenomen, of dat deze als nieuw object kan worden toegevoegd in de Gebruiker-bibliotheek. Is het NLCS-object al aanwezig, dan wordt gecontroleerd of de eigenschappen overeenkomen of afwijken:

Geometrie: Kleur, Lijntype en Lijndikte van de laag

Arcering: Kleur, Arceringbibliotheek en Zoekfilter afgeleid uit de arceringnaam

Symbool: Kleur, Symboolbibliotheek en Zoekfilter afgeleid uit de blocknaam

Vlakvulling: Kleur van de laag

LET OP: Eigenschappen als kleur en lijntype die “hard” zijn ingesteld bij de Entity worden genegeerd, er wordt bij de betreffende eigenschappen alleen gekeken naar de laag.

Bij het aanmaken van een nieuw NLCS-object worden de eigenschappen van de “ouder” overgenomen. Vervolgens worden de eigenschappen afgestemd op die van het in de tekening geselecteerde NLCS-object. U heeft de keuze om alleen de eigenschappen aan te passen bij de status die is afgeleid van de geselecteerde Entity, of de eigenschappen van alle statussen te wijzigen.

LET OP: Aan te raden is om bij normaal gebruik het vinkje bij “Alle statussen wijzigen” niet weg te halen. De functionaliteit blijft dan identiek aan het gebruik van de “eenvoudige schermen” van de functie “Objecten beheren”.

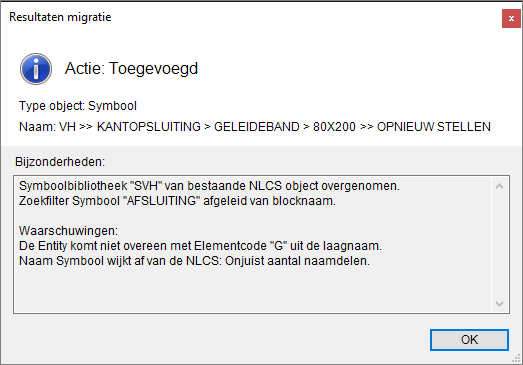

De resultaten van de migratie worden getoond in het rapportagescherm “Resultaten migratie”. Dit scherm kan indien gewenst worden weggelaten, door het vinkje weg te halen bij de instelling “Rapportage tonen".

Naast de volledige benaming van het betreffende NLCS-object en het type Entity wat is geselecteerd toont het scherm één van de volgende uitgevoerde acties:

Toegevoegd | Gewijzigd | Hersteld | Ongewijzigd

Toegevoegd

Wordt een NLCS-object toegevoegd, dan zijn in de rapportage de volgende meldingen mogelijk:

Arceringbibliotheek … afgeleid van naam arceerpatroon.

Arceringbibliotheek … afgeleid van Hoofdgroep.

Arceringbibliotheek en Zoekfilter konden niet worden vastgelegd.

Zoekfilter Arcering … afgeleid van naam arceerpatroon.

Zoekfilter Arcering kon niet worden vastgesteld.

Symboolbibliotheek … afgeleid van blocknaam.

Symboolbibliotheek … afgeleid van Hoofdgroep.

Symboolbibliotheek en Zoekfilter konden niet worden vastgelegd.

Zoekfilter Symbool … afgeleid van blocknaam.

Zoekfilter Symbool kon niet worden vastgesteld.

Gewijzigd

Komt het NLCS-object al voor in één van de bibliotheken, dan zijn in de rapportage de volgende meldingen mogelijk:

Lijntype … veranderd in …

Lijndikte … veranderd in …

Kleur … veranderd in …

Arceringbibliotheek … afgeleid van naam arceerpatroon, vervangt …

Arceringbibliotheek … van bestaande NLCS-object overgenomen.

Arceringbibliotheek … afgeleid van Hoofdgroep, vervangt …

Arceringbibliotheek en Zoekfilter konden niet worden vastgelegd.

Zoekfilter Arcering … afgeleid van naam arceerpatroon, vervangt …

Zoekfilter Arcering … van bestaande NLCS-object overgenomen.

Zoekfilter Arcering kon niet worden vastgesteld.

Symboolbibliotheek … afgeleid van blocknaam, vervangt …

Symboolbibliotheek … van bestaande NLCS-object overgenomen.

Symboolbibliotheek … afgeleid van Hoofdgroep, vervangt …

Symboolbibliotheek en Zoekfilter konden niet worden vastgelegd.

Zoekfilter Symbool … afgeleid van blocknaam.

Zoekfilter Symbool … van bestaande NLCS-object overgenomen.

Zoekfilter Symbool kon niet worden vastgesteld.

Hersteld

Komt een ‘overrulede’ NLCS-object al voor in de Gebruiker-bibliotheek, en zijn de eigenschappen van het object in de NLCS, Extra of Project-bibliotheek gelijk aan de eigenschappen van de geselecteerde Entity, dan zal naast alle mogelijke meldingen bij “Gewijzigd” het volgende worden gemeld:

De eigenschappen komen overeen met het object uit de … bibliotheek. De versie in de Gebruiker-bibliotheek is daarom verwijderd.

Ongewijzigd

Als alle eigenschappen van een geselecteerde Entity overeenkomen met het eerstgevonden NLCS-object in de bibliotheken, dan blijft het NLCS-object ongewijzigd en zullen er geen bijzonderheden worden gerapporteerd.

Waarschuwingen

Naast de genoemde opmerkingen kunnen bij “Bijzonderheden:” de volgende waarschuwingen worden getoond:

De geselecteerde Entity komt niet overeen met Elementcode … uit de laagnaam.

Naam Arcering wijkt af van NLCS: Onjuist aantal naamdelen.

Naam Arcering wijkt af van NLCS: Arceringbibliotheek … niet gevonden.

Arcering (nog) niet aanwezig in de NLCS-bibliotheek.

Naam Symbool wijkt af van NLCS: Onjuist aantal naamdelen.

Naam Symbool wijkt af van NLCS: Symboolbibliotheek … niet gevonden.

Symbool (nog) niet aanwezig in de NLCS-bibliotheek.

Objecten beheren

Nadat het NLCS-object is gemigreerd en eventueel de resultaten van de migratie zijn getoond in het rapportagescherm “Resultaten migratie” zal het dialoogvenster “Objecten beheren” worden geopend, met hierin het net aangemaakte of gewijzigde NLCS-object actief. In dit scherm kunnen wijzigingen snel worden gecontroleerd en gecorrigeerd of hersteld, en een nieuw object kan eventueel weer direct worden verwijderd. Dit scherm kan indien gewenst worden weggelaten, door het vinkje weg te halen bij de instelling “Objecten beheren tonen”.

TIP: Wilt u de eigenschappen van een NLCS-object snel aanpassen?

U kunt bijvoorbeeld eerst de kleur van een laag veranderen, de functie “Eigenschappen migreren” starten en vervolgens een Entity op deze laag selecteren om een wijziging door te voeren in de bibliotheek.

Maar het kan ook sneller: start direct de functie “Eigenschappen migreren” en selecteer de betreffende Entity. Klik vervolgens het resultatenscherm weg (“Ongewijzigd”), waarna eenvoudig in het “Objecten beheren” scherm de betreffende kleur kan worden aangepast.
