Eenvoudig en uitgebreid

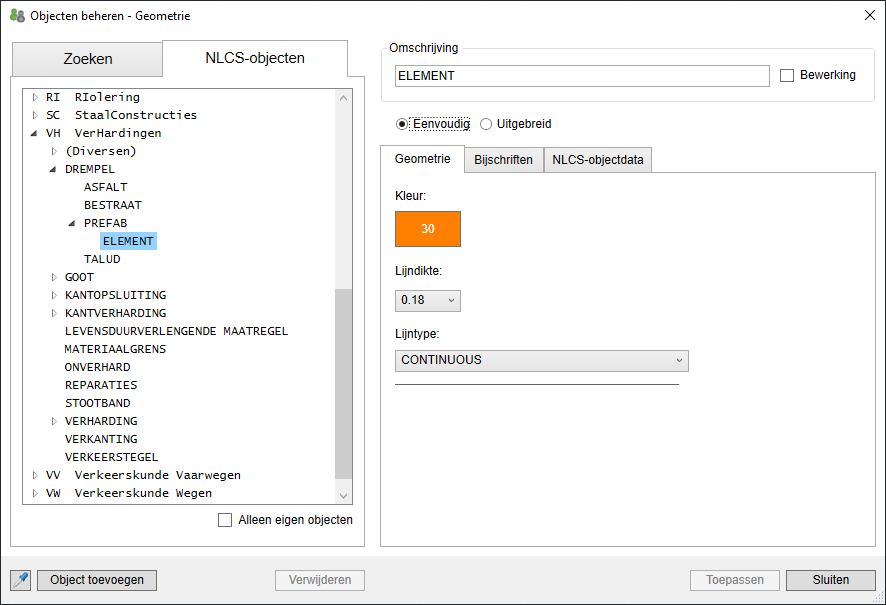

Een dialoogvenster zoals ‘Objecten beheren - Geometrie’ bevat een minimaal aantal in te stellen eigenschappen:

Intuïtieve keuzes

Wanneer u een eigenschap wijzigt zal het programma uw keuze intuïtief volgens de richtlijnen van de NLCS proberen te verwerken:

De gekozen kleur wordt vastgelegd voor alle statussen (bijvoorbeeld ‘Nieuw‘) en alle elementcodes (bijvoorbeeld ‘Doorsnede‘). De kleurinstellingen voor arceringen en vlakvullingen blijven onaangetast.

De gekozen lijndikte wordt toegekend aan de status ‘Bestaand‘. De andere statussen krijgen een lijndikte die één “dikte” hoger is: bij een gekozen lijndikte “0.18” krijgen zij de lijndikte “0.25”.

Het gekozen lijntype wordt toegekend aan de status “Bestaand”. Voor de andere statussen wordt binnen de beschikbare lijntypes een passende versie gezocht: kiest u bijvoorbeeld het lijntype “VH-GAZONBAND”, dan krijgt de status ‘Vervallen’ het lijntype “VH-GAZONBAND-V”, mits deze gevonden kan worden.

Het uitgebreide ‘Objecten beheren’ scherm

Wilt u meer controle kunnen uitoefenen op de weergave van een NLCS-object, of wilt u bijvoorbeeld een nieuw aangemaakt object direct gaan gebruiken voor zowel ‘Geometrie’, ‘Vlakvulling’ als ‘Arcering’, selecteer dan de optie “Uitgebreid”.

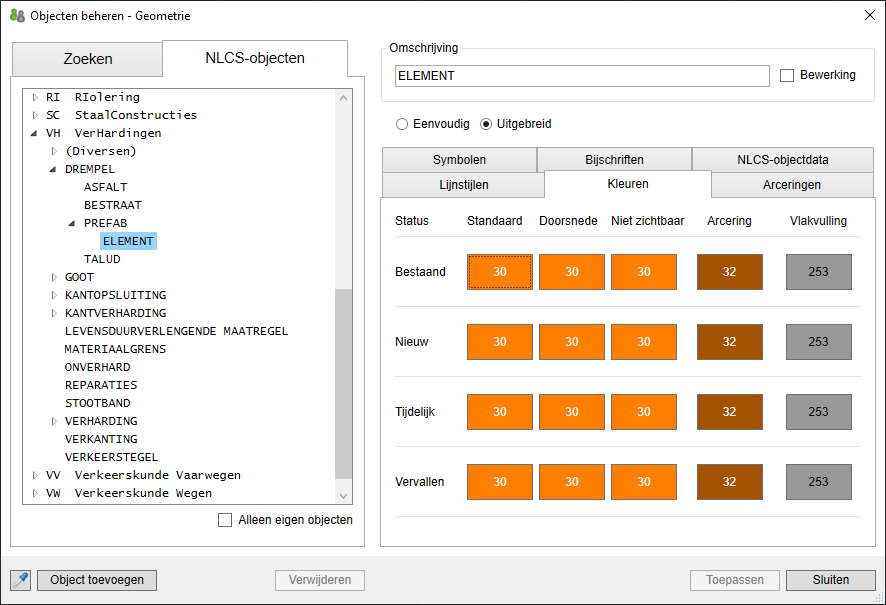

Het uitgebreide scherm van ‘Objecten beheren’ bevat de eigenschappen van alle NLCS-objecttypes (Geometrie, Arcering etc.) verdeeld over tabbladen. Ook kan nog onderscheid worden aangebracht in de weergave per Status (bijvoorbeeld ‘Nieuw’) en Elementcode (bijvoorbeeld ‘Doorsnede’).

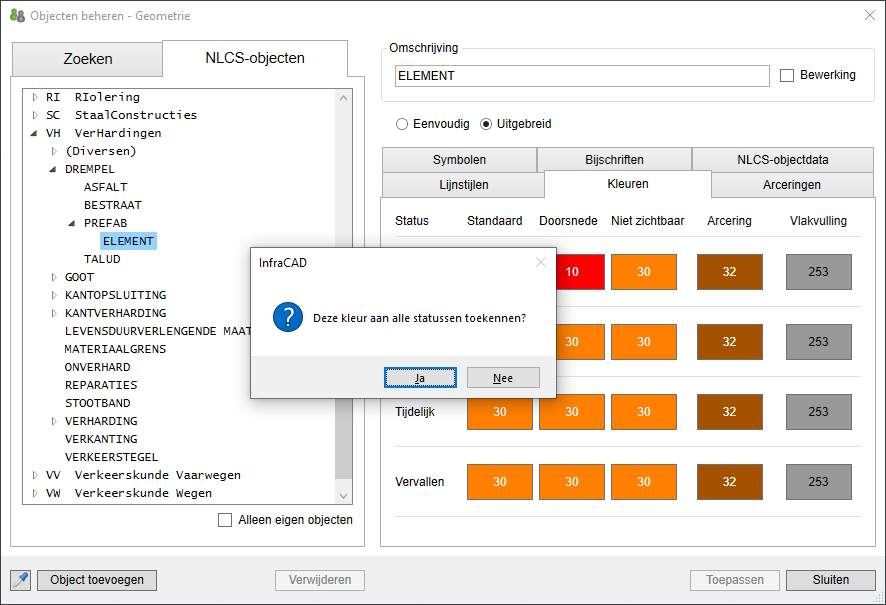

Wilt u de kleur bij de Elementcode “Doorsnede” aanpassen, maar deze wel voor alle Statussen gelijk houden? Druk dan op de kleur bij Status ‘Bestaand’ en pas deze aan. Beantwoordt vervolgens de vraag met [Ja]:

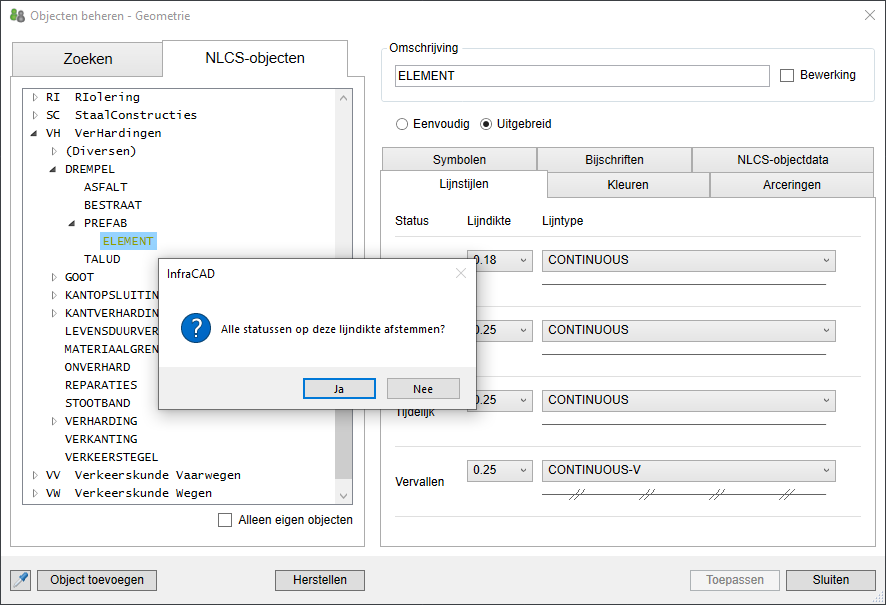

Hetzelfde kunt u bewerkstelligen bij ‘Lijndikte’ en ‘Lijntype’ door ook daar de status ‘Bestaand’ aan te passen. Hierbij wordt door het programma op dezelfde wijze keuzes gemaakt als genoemd onder de kop “Intuïtieve keuzes” hierboven.

InfraCAD v8.0
