Een voorbeeld

U heeft door middel van Posities de mogelijkheid om in te stellen of (en waar) de waarde van een veld wordt toegevoegd in de laagnaam. Door het instellen van voorkeuren heeft u bovendien de mogelijkheid om waarden vooraf in te stellen. Het volgende voorbeeld maakt duidelijk dat tijdens het tekenen met beide rekening wordt gehouden.

Vooraf is het volgende ingesteld:

•De tabel "Lichtmast" is aan het NLCS-object "KL >> ET > OV > LICHTMAST" gekoppeld, bij de [Voorkeuren] is de positie van het veld "Type fabrikaat" ingesteld op 1.

•Deze tabel is ook gekoppeld aan het Symbool "SKL-ET_OV_LICHTMAST-SO" zelf, waarbij bij de [Voorkeuren] de waarde van het veld "Type fabrikaat" is ingesteld op "Aluminium".

Dit heeft tijdens het tekenen als resultaat:

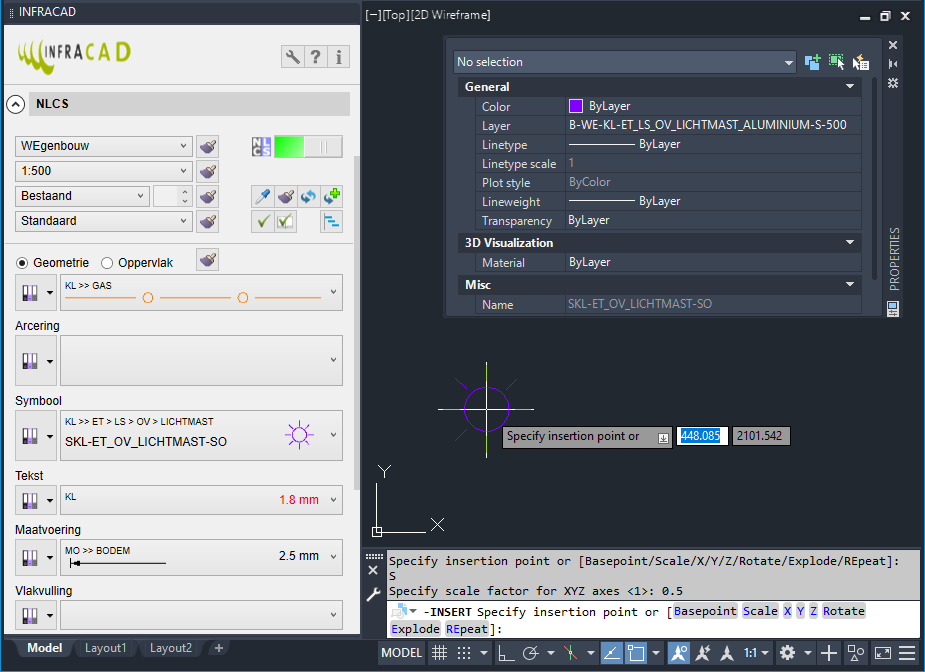

Vooraf wordt de laag "B-WE-KL-ET_LS_OV_LICHTMAST_ALUMINIUM-S-500" aangemaakt en geactiveerd, waarna het Symbool kan worden geplaatst. De laageigenschappen (zoals kleur en lijntype) van het dichtstbijzijnde NLCS-object worden daarbij toegepast.
