Een voorbeeld

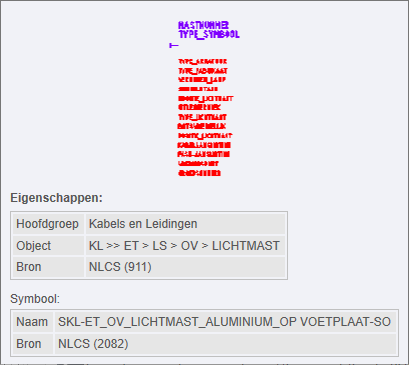

In de NLCS-bibliotheek zijn Symbolen opgenomen met een lijst met verborgen Attributes om specifieke kenmerken ervan te kunnen invullen. Een voorbeeld hiervan is de lichtmast "SKL-ET_OV_LICHTMAST_ALUMINIUM_OP VOETPLAAT-SO":

Verborgen Attributes

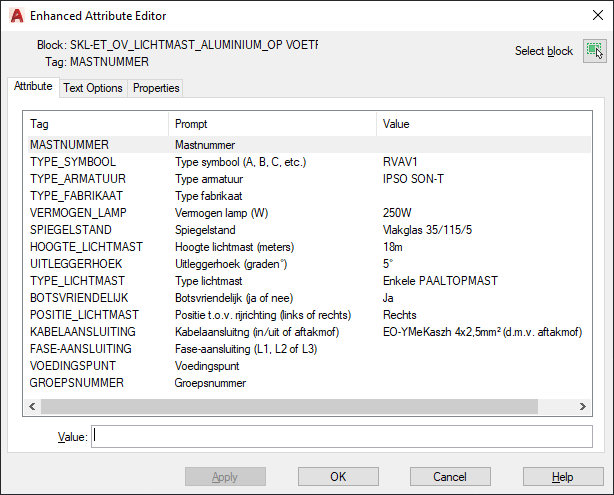

De toepassing van verborgen Attributes heeft hier een nadeel: omdat alle mogelijke tekstuele waarden zijn toegestaan moeten deze met veel zorg worden ingevoerd. Dit is goed te zien in de "Enhanced Attribute Editor":

De "Prompt" van de Attribute wordt hier gebruikt om zeer uitvoerig aan te geven wat een gebruiker mag invullen. Dit is goed te zien bij "BOTSVRIENDELIJK", waar alleen "Ja" of "Nee" mag worden ingevuld. Of bij "POSITIE_LICHTMAST" (alleen "Links" of "Rechts") en "FASE-AANSLUITING" (alleen "L1", "L2" of "L3" is toegestaan). Na invulling worden deze waarden niet gecontroleerd.

Het gemak van NLCS-objectdata

Als deze lijst met Attributes wordt vertaald naar een tabel in de NLCS-bibliotheek wordt het invullen een stuk gemakkelijker. Met behulp van de "NLCS-object Editor" kunnen de waarden eenvoudig worden ingevoerd of geselecteerd:

Door het toepassen van keuzelijsten of bijvoorbeeld een Boolean (Yes/No) kan het invullen niet meer fout gaan. Ook worden de numerieke velden gecontroleerd op juiste invoer etc.

Voordelen voor de NLCS-bibliotheek

De tabel kan worden opgenomen in de NLCS-bibliotheek en worden gekoppeld aan elk gewenst Symbool. De Symbolen zelf kunnen daarna aanzienlijk worden vereenvoudigd: alle Attributes kunnen eruit.
