Werken met het dialoogvenster

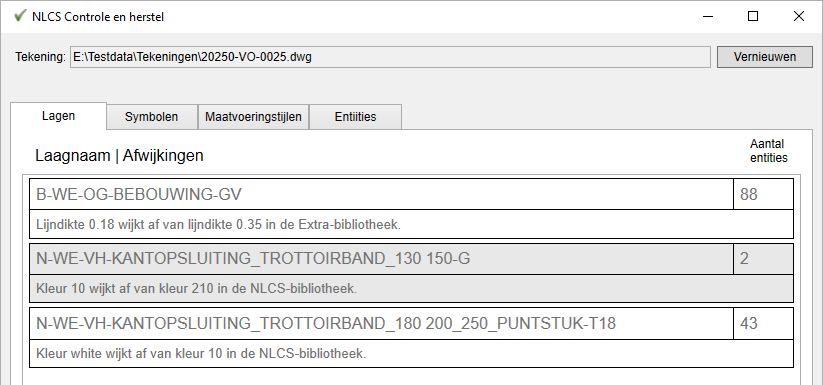

De resultaten worden vervolgens getoond in het ‘Controle en herstel’ scherm:

Alle afwijkingen worden per item gebundeld getoond. Om de impact van een afwijking te kunnen inschatten wordt het aantal Entities voor dit item ook weergegeven. De opmaak is hier identiek aan de pagina’s in het PDF bestand van het NLCS Controlerapport.

Tabbladen

Per type NLCS-element worden de afwijkingen op een eigen tabblad getoond. Zijn voor een type geen afwijkingen gevonden, dan wordt het betreffende tabblad weggelaten. In de voorgaande afbeelding zijn bijvoorbeeld de tabbladen ‘Arcering’ en ‘Tekststijlen’ niet aanwezig.

Vernieuwen

Op het ‘Controle en herstel’ scherm heeft u vele mogelijkheden om afwijkingen te herstellen. Herstelde items worden groen weergegeven, maar nog niet weggelaten. Wilt u de resultaten volledig vernieuwen, voer dan de controle opnieuw uit door op de [Vernieuwen] knop te drukken. Doe dit ook wanneer u een andere tekening wilt controleren.

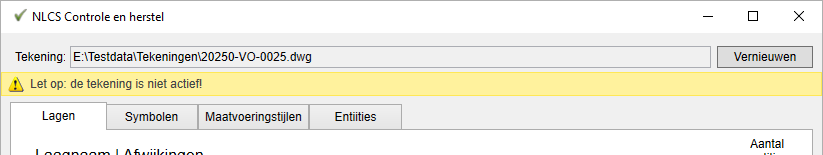

Als de bij “Tekening: “ aangegeven tekening niet actief is zal dit als volgt worden aangeduid:
