Wijze van controleren

Tijdens het controleren van de lagen, arceringen, symbolen, stijlen en Entities in de tekening wordt bij elk afzonderlijk te controleren ‘item’ alle geconstateerde afwijkingen verzameld, en gezamenlijk gerapporteerd.

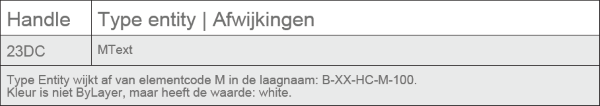

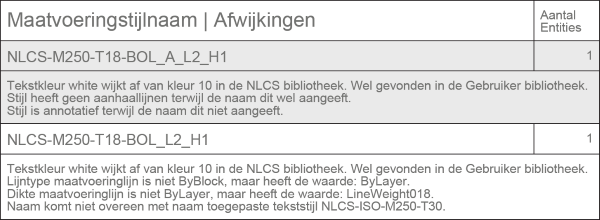

Voorbeeld opsomming van afwijkingen

Alleen wanneer een afwijking wordt geconstateerd wordt het betreffende item gerapporteerd, met net voldoende informatie om de afwijkingen te verduidelijken. Om aan te geven wat de impact van een afwijking kan zijn in een tekening wordt bij een laag, arcering, symbool of stijl het aantal bijbehorende Entities vermeld.

Bij de lagen, arceringen, symbolen en stijlen wordt de naam vermeld, bij de Entities de unieke ‘Handle’ ervan, evenals het type (zie de afbeelding).

NLCS-bibliotheken

Het programma meldt wanneer een object niet gevonden kan worden in de NLCS-bibliotheek. Is dit het geval, dan zoekt het programma verder in de aanwezige andere bibliotheken (Extra, Project en Gebruiker) en rapporteert (indien alsnog gevonden) ook in welke bibliotheek het NLCS-object is gevonden. U heeft enige invloed op de wijze waarop dit wordt gerapporteerd, door bij de Instellingen uw voorkeuren aan te geven.

De controle geldt niet uitsluitend voor laagnamen, maar ook voor de eigenschappen van deze lagen, evenals voor de namen en eigenschappen van de tekststijlen, maatvoeringstijlen, MLeaderstijlen en Entities in de tekening.

Voorbeeld van de NLCS-bibliotheek in relatie tot de andere bibliotheken

BELANGRIJK: Wilt u uitsluitend een controle uitvoeren op de NLCS-bibliotheek, vink dan op het Instellingen scherm op het tabblad ‘NLCS’ de optie “Alleen NLCS-bibliotheek actief” aan.

TER INFO:

Als de lijndikte van de Entity afwijkt van het "eerst gevonden" NLCS-object (bijvoorbeeld in de Gebruiker-bibliotheek), dan volgt de melding:

Lijndikte xxx wijkt af van lijndikte xxx in de xxx-bibliotheek.

Wijkt de lijndikte van de Entity af van de NLCS-bibliotheek, maar komt deze overeen met de lijndikte van het NLCS-bject in bijvoorbeeld de Gebruiker-bibliotheek, dan volgt de melding:

Lijndikte xxx wijkt af van lijndikte xxx in de NLCS-bibliotheek. Wel gevonden in de xxx-bibliotheek.

Echter: als de lijndikte van de Entity maar één dikte afwijkt van de lijndikte in de NLCS-bibliotheek, dan zullen de bovenstaande twee meldingen niet verschijnen. Dit is in overeenstemming met de toegestane afwijkingen zoals vermeld in de "Formele beschrijving NLCS".

Xref’s controleren

De inhoud van External References (Xref's) die aan de tekening gekoppeld zijn wordt niet gecontroleerd. Wilt u deze externe tekeningen wel controleren, open deze dan stuk voor stuk in AutoCAD en controleer (en herstel) deze.
