NLCS Attributes beheren

Met InfraCAD is het mogelijk om na het plaatsen van een Symbool een keuzelijst met waarden voor Block Attributes aan te bieden. Een toepassing hiervan binnen de NLCS-module is de Attribute “FUNCTIE”.

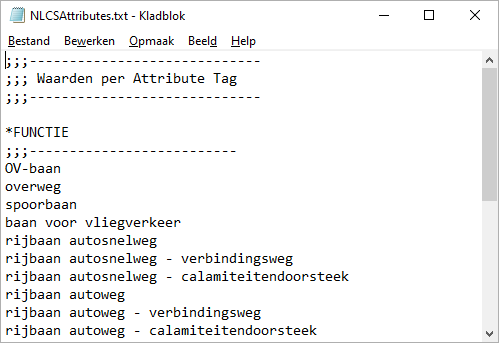

Deze lijst is opgenomen in het bestand “NLCSAttributes.txt” in de NLCS-bibliotheek, in de “root” van de versiemap. U heeft de mogelijkheid deze lijsten naar wens toe te voegen: open het bestand in bijvoorbeeld Kladblok om deze te bewerken:

Als de Tag-naam van de Attribute wordt voorafgegaan door een * (sterretje), dan zal deze door de functionaliteit als Attribute Tag worden herkend.

Plaats hieronder de waarden

Alle tekst achter een “;” (puntkomma) wordt genegeerd.

LET OP: Verwijder Attribute “FUNCTIE” met bijbehorende waarden hier niet. Deze is onderdeel van de NLCS structuur en wordt gebruikt om de NLCS tekening geschikt te kunnen maken voor conversie naar een GIS-tekening volgens IMGEO.
