Legenda wijzigen

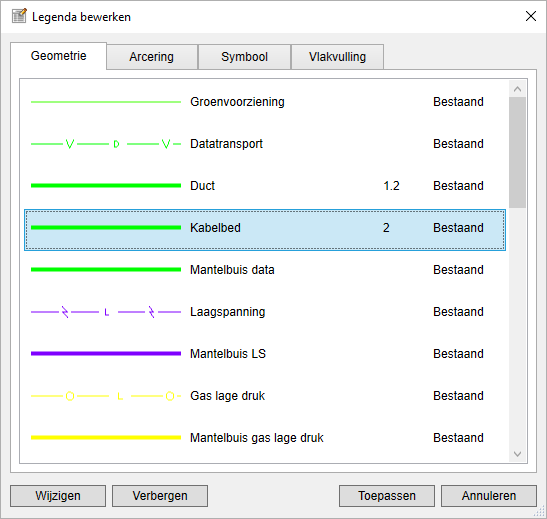

Druk op de knop ‘Legenda wijzigen’: als een Layout actief is waarop een Legenda aanwezig is worden de Legenda gegevens uitgelezen, en wordt vervolgens het volgende dialoogvenster geopend:

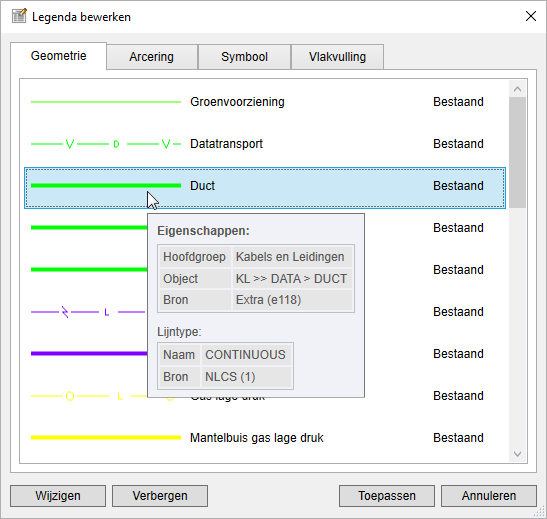

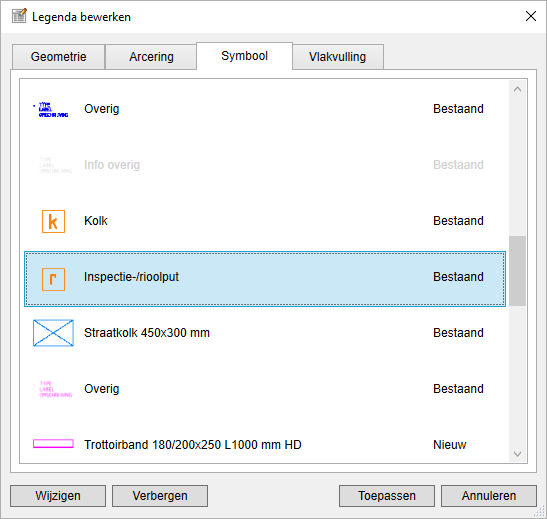

Alle als data aanwezige NLCS-objecten in de Legenda worden getoond, dus ook de als “Verbergen in Legenda” gemarkeerde objecten. Elk type NLCS-element wordt op een afzonderlijk tabblad getoond. Ook hier kan door het in beeld brengen van Tooltips alle informatie over het specifieke object worden verkregen:

Met de [Verbergen/Tonen] knop kan van een NLCS-object de zichtbaarheid in de Legenda worden aangepast.

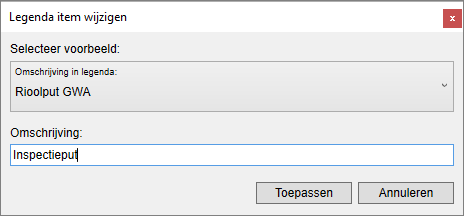

Door het dubbelklikken op een NLCS-object (of door deze te selecteren en op de [Wijzigen] knop te drukken) wordt het volgende dialoogvenster geopend:

Dit scherm is min of meer identiek aan het scherm bij de functie ‘Bijschrift plaatsen’: de omschrijving kan uit een lijst met voorbeelden worden geselecteerd, handmatig worden gewijzigd en tenslotte worden toegekend door het drukken op [Toepassen].

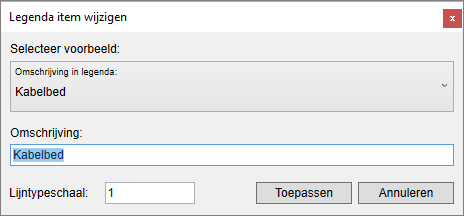

Wordt een Geometrie object aangepast, dan is het dialoogvenster iets uitgebreider:

Om toch enige invloed te hebben op de weergave van het lijntype heeft u hier de mogelijkheid de Lijntypeschaal aan te passen. Standaard is deze 1; is hier een andere schaal ingevoerd, dan zal deze in het overzichtsscherm bij het Geometrie item worden weergegeven:

TER INFO: Als de functie ‘Legenda wijzigen’ wordt gestart, worden standaard alleen de NLCS gegevens uit de Legenda uitgelezen en getoond; om de performance optimaal te houden worden de Viewports niet eerst vooraf gescand.

Wilt u zekerheid hebben dat de actuele NLCS-objecten in beeld zijn, dan is het mogelijk te forceren dat de Viewports eerst toch worden gescand: voeg een sleutel toe in de Registry van de computer: Sla de onderstaande tekst op in een *.reg bestandje en voer deze vervolgens uit:

Windows Registry Editor Version 5.00

[HKEY_CURRENT_USER\Software\Arkance Systems\InfraCAD]

"LegendaViewportScannenVoorWijzigen"="True"

InfraCAD v8.3
