Kantopsluiting

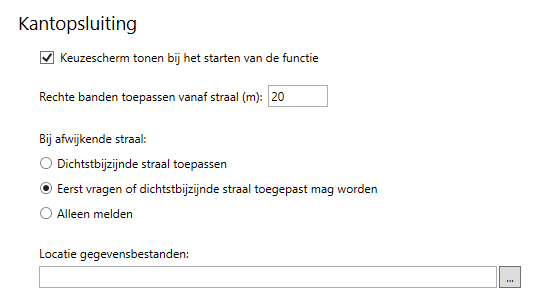

Met de functie “Kantopsluiting tekenen” kan langs een bandenlijn kantopsluiting worden getekend. Om optimaal afgestemd met deze functie te kunnen werken zijn bij de Instellingen de volgende opties beschikbaar:

Keuzescherm tonen

Is de optie 'Keuzescherm tonen bij het starten van de functie' aangevinkt, dan zal direct bij het starten het keuzescherm "Kantopsluiting tekenen" verschijnen:

Zo kan altijd eerst een type band worden gekozen voordat wordt begonnen met tekenen. Maakt u veelvuldig gebruik van hetzelfde type band? Dan is het zinvol om deze optie uit te schakelen; tijdens het tekenen is het nog steeds mogelijk om het keuzescherm op te roepen en het type band te wijzigen.

Rechte banden toepassen vanaf straal

In dit veld wordt in meters aangegeven vanaf welke bochtstraal (van de voorkant band) rechte banden getekend moeten gaan worden. Is de bochtstraal groter of gelijk aan deze waarde, dan zal standaard de rechte band van 1 meter lengte worden toegepast. Initieel is deze waarde 15.

Afwijkende straal

Is binnen de tabel met bochtbandgegevens van het "actieve" type band geen bochtband met exact dezelfde bochtstraal als de getekende bocht beschikbaar, dan bepaalt de hier gekozen optie wat er moet gebeuren:

Dichtstbijzijnde straal toepassen

In de tabel met bochtbandgegevens wordt gezocht naar de dichtstbijzijnde straal. De gevonden bochtband wordt vervolgens nauwkeurig langs de bocht getekend.

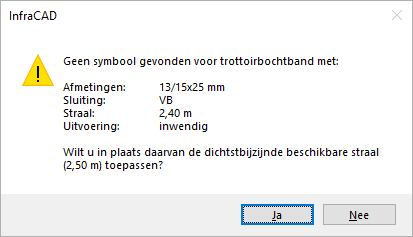

Eerst vragen of dichtstbijzijnde straal toegepast mag worden

In de tabel met bochtbandgegevens wordt gezocht naar de dichtstbijzijnde straal. Vervolgens zal de functie melden welke bochtband wordt gezocht en de gebruiker vragen of de gevonden band met afwijkende straal mag worden toegepast. Kiest de gebruiker voor [Ja], dan wordt de gevonden bochtband nauwkeurig langs de bocht getekend.

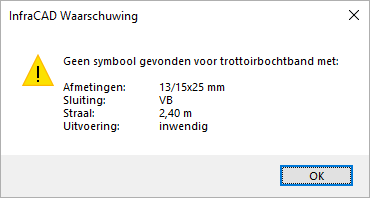

Alleen melden

De functie zal alleen melden dat de gezochte bochtband niet is gevonden in de tabel met bochtbandgegevens.

Locatie gegevensbestanden

Is het veld ‘Locatie gegevensbestanden:’ niet ingevuld, dan wordt standaard in de map "Kantopsluiting" in de Extra-bibliotheek gezocht naar de bochtbandgegevens. Bij toepassing van de standaard installatiemap voor de NLCS 4.2 bibliotheek is dit:

C:\ProgramData\InfraCAD\NLCSLIB\v5.0\Extra\Kantopsluiting

Als het veld wel is ingevuld met de naam van een bestaande map, dan zal daarin worden gezocht. Het is mogelijk om in het pad omgevingsvariabelen toe te passen (bijvoorbeeld %username%).
