Migratierapport

Een nieuwe NLCS-bibliotheek kan veel wijzigingen hebben ten opzichte van de vorige versie. Eigenschappen van objecten kunnen zijn gewijzigd, objecten zijn mogelijk verplaatst naar een andere Hoofdgroep of een ander bovenliggend object, maar objecten kunnen ook verwijderd zijn. Dit geldt voor zowel NLCS-objecten, Arceringen als Symbolen.

LET OP: Dit kan gevolgen hebben voor de inhoud van uw Gebruiker-bibliotheek: als een object is verplaatst of verwijderd, dan zal deze (inclusief mogelijke subobjecten) niet meer bij de nieuwe NLCS-bibliotheek passen.

Vanaf bibliotheekversie 5.0 is in de "NLCS-bibliotheek voor InfraCAD" een migratiebestand ("..\Bestanden\ReportLibraryMigration.xml") opgenomen waarmee InfraCAD een controle op de wijzigingen kan uitvoeren. Van elk NLCS-object in uw Gebruiker-bibliotheek wordt gecontroleerd of deze in dit bestand wordt vermeld. Is dit het geval, dan worden in de nieuwe Gebruiker-bibliotheek de beschreven wijzigingen automatisch bij dit NLCS-object doorgevoerd. Of het NLCS-object wordt uit de nieuwe Gebruiker-bibliotheek verwijderd. Hetzelfde geldt voor Arceringen en Symbolen, waarbij eventueel de betreffende PAT en DWG bestanden worden hernoemd en verplaatst naar een andere map. Alle doorgevoerde wijzigingen worden getoond in het rapportagescherm.

LET OP: Een belangrijke voorwaarde om de migratie uit te kunnen uitvoeren is dat de oude NLCS-bibliotheek versie nog aanwezig moet zijn! Is dit niet het geval, dan zal de nieuwe Gebruiker-bibliotheek niet automatisch worden gecorrigeerd. Alleen het Migratierapport met de door te voeren wijzigingen wordt dan getoond.

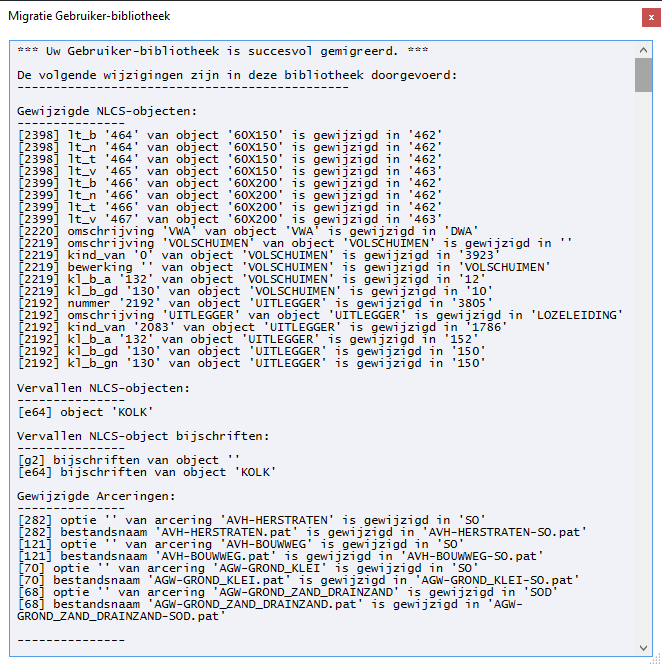

Een voorbeeld van het rapportagescherm die na een succesvolle migratie verschijnt is als volgt:

In de rapportage kunnen wijzigingen zijn gemeld van:

Bij een NLCS-object:

nummer	Het NLCS-id van het object: deze is vervallen en vervangen door een nieuw object
hoofdgroep	De Hoofdgroep waartoe het object behoort: het object is verplaatst naar een andere Hoofdgroep
kind_van	Het NLCS-id van het bovenliggende object (de "parent"): het object is verplaatst
omschrijving	De naam van het object
bewerking	De naam van het object (bij een bewerking)
lw_b	Lijndikte (in dit geval bij status "Bestaand", alle statussen hebben zo'n veld)
kl_b	Kleur Standaard (bij status "Bestaand")
kl_b_a	Kleur Arcering (bij status "Bestaand")
kl_b_gd	Kleur Geometrie in Doorsnede (bij status "Bestaand")
kl_b_gn	Kleur Geometrie Niet zichtbaar (bij status "Bestaand")
kl_b_v	Kleur Vlakvulling (bij status "Bestaand")
lt_b	Lijntype (bij status "Bestaand)
element	Beschrijving of het object voor Geometrie, Arcering, Symbool bedoeld is (of een combinatie)
sbib	Het id van de Symboolbibliotheek
sobject	Het zoekfilter voor Symbolen (de symboolnaam moet beginnen met ...)
abib	Het id van de Arceringbibliotheek
aobject	Het zoekfilter voor Arceringen (de arceringnaam moet beginnen met ...)
bijschriften	De bijschriften bij een NLCS-object

Bij een Arcering:

id	Het NLCS-id van de Arcering: deze is vervallen en vervangen door een nieuwe Arcering
abib_id	De Arceringbibliotheek waartoe het Arcering behoort
arcering	Het beschrijvende deel van de arcerringnaam
optie	Dit kan zijn: -SO, -D of -MM of een combinatie daarvan
bijschriften	De bijschriften bij een Arcering

Bij een Symbool:

id	Het NLCS-id van het Symbool: deze is vervallen en vervangen door een nieuw Symbool
sbib_id	De Symboolbibliotheek waartoe het Symbool behoort
fase	De Status van het Symbool
symbool	Het beschrijvende deel van de symboolnaam
optie	Dit kan zijn: -SO, -D of -MM of een combinatie daarvan
bijschriften	De bijschriften bij een Symbool

Gebruiker-bibliotheek controleren

Controleer na de migratie (steekproefsgewijs) of dit naar wens is uitgevoerd, bijvoorbeeld met de dialoogschermen "Objecten beheren", "Arceringen beheren" en "Symbolen beheren". Een hulpmiddel bij het controleren zijn de vinkjes "Alleen eigen objecten", "Alleen eigen arceringen" en "Alleen eigen symbolen", waarmee snel is te zien wat er in uw Gebruiker-bibliotheek aanwezig is.

InfraCAD v8.2
