Een object ‘overrulen’

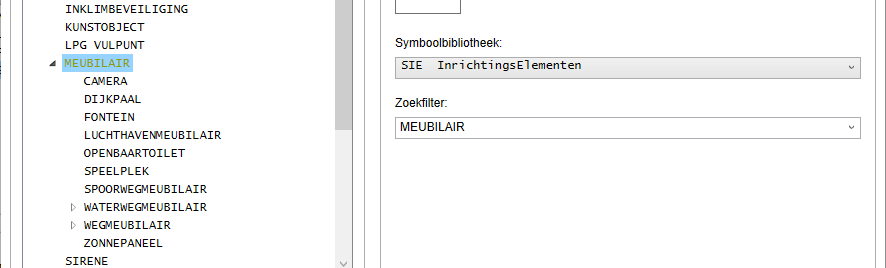

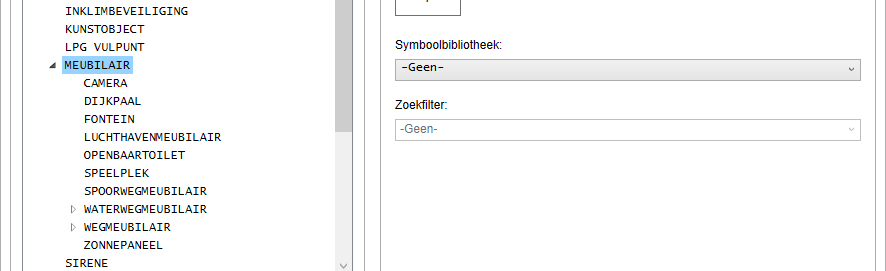

Selecteer in de boomstructuur een NLCS-object waarvan u de eigenschappen aan wilt passen.

Zodra de eigenschappen afwijken van het origineel zal de bijbehorende [Toepassen] knop actief worden. Als vervolgens op deze knop wordt gedrukt wordt het betreffende object ‘overruled’ (er wordt een kopie opgeslagen in de Gebruiker-bibliotheek) en worden de gewijzigde eigenschappen erbij opgeslagen.

Door de Gebruiker ‘overrulede’ objecten zijn groen van kleur.

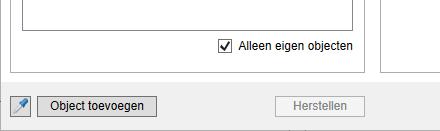

TIP: Wilt u goed overzicht houden op uw eigen toegevoegde NLCS-objecten? Door een vinkje te plaatsen bij “Alleen eigen objecten” zullen alleen de eigen toegevoegde of ‘overrulede’ objecten worden getoond (met de hoofdgroepen waarin ze zijn opgenomen).

Wilt u snel de eigenschappen van een NLCS-object uit de tekening bekijken of aanpassen? Selecteer dan met behulp van de knop “In de tekening selecteren” (het Pipetje) een NLCS-object in de tekening. Het object zal automatisch actief worden gemaakt in de boomstructuur, en alle eigenschappen ervan worden zichtbaar.

Wijzigingen doorvoeren op sub-objecten

Heeft het NLCS-object onderliggende objecten, dan heeft u de mogelijkheid de wijzigingen ook daar door te voeren. Bij de Instellingen kunt u aangeven of de vraag om ook de sub-objecten te wijzigen altijd in beeld komt, of dat deze alleen wordt gesteld als de [Alt] toets is ingedrukt tijdens het klikken op [Toepassen].

Alle teksten in zwart afdrukken

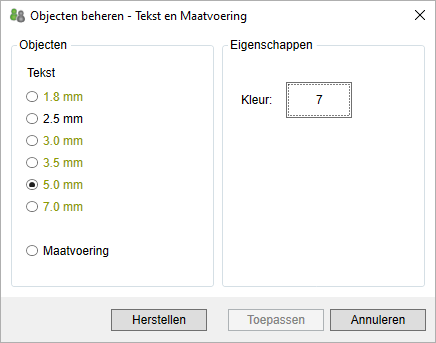

Een voorbeeld van de kracht van het ‘overrulen’ is de volgende: u wilt aan alle tekst in een tekening de kleur wit toekennen, zodat deze op papier niet in kleur maar in zwart wordt uitgeprint. In het scherm ‘Objecten beheren – Tekst en Maatvoering ‘ kunt u bij alle tekststijlen de kleur 7 “White” selecteren:

Aan alle tekststijlen de kleur wit toekennen.

De tekststijl “2.5 mm” hoeft niet te worden ‘overruled’, omdat deze in de NLCS-bibliotheek al de kleur wit heeft. Druk op de knop “Eigenschappen herstellen” en selecteer de aan te passen Text en MText objecten in de tekening. Na het drukken op [Enter] worden alle teksten wit van kleur.

TIP: Als u deze tekstopmaak in zwart een onderdeel van uw huisstijl wilt laten zijn, zorg er dan voor dat deze ‘overruling’ is opgenomen in een Project-bibliotheek van uw bedrijf of organisatie.

Als u vervolgens toch tekeningen wilt opleveren die volledig zijn afgestemd op de NLCS-bibliotheek, dan kunt u eenvoudig alle tekst weer terugzetten naar de originele kleuren: vink bij de Instellingen de optie “Alleen NLCS-bibliotheek actief” aan en gebruik daarna opnieuw de knop “Eigenschappen herstellen”.
