Een nieuw object toevoegen

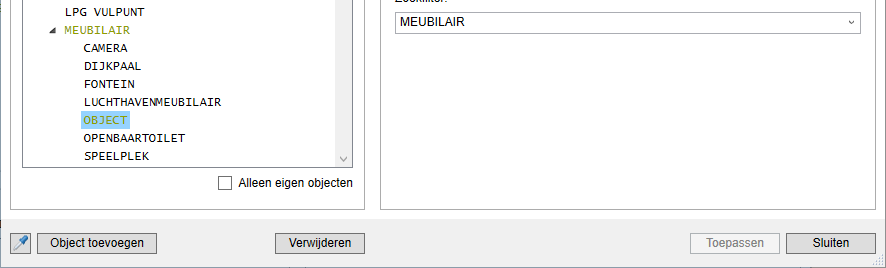

Selecteer een NLCS-object “waarbinnen” u een nieuw object wilt aanmaken en druk op de knop [Object toevoegen]: een nieuw NLCS-object verschijnt met de naam “OBJECT”. Het nieuwe NLCS-object is een kopie van zijn ‘ouder’: alle eigenschappen van dit object zijn volledig overgenomen.

Door de Gebruiker toegevoegde objecten zijn ook groen van kleur.

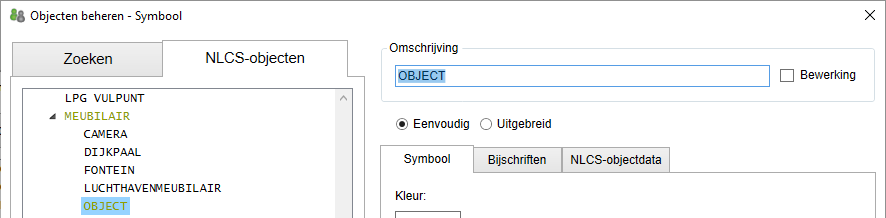

Rechtsboven in het scherm kan nu direct de naam worden aangepast. Druk eventueel daarna op de [Enter] toets om de wijzigingen op te slaan. Pas eventueel nog andere eigenschappen aan, en druk vervolgens op de [Toepassen] knop om deze wijzigingen op te slaan.

Tijdens het invoeren van de naam zal InfraCAD controleren welke karakters u invoert:

een - of _ teken zal automatisch worden vervangen door een spatie

de tekst wordt automatisch weergegeven in hoofdletters

de tekens < > / \ “ : ; ? * |, = ‘ zijn niet toegestaan en worden genegeerd

Het object is nu beschikbaar in de ‘Objectbibliotheek’ om te worden toegepast in de tekening.
