Controlepunten

De functie ‘NLCS Controle en herstel’ heeft geen opties om de controleresultaten te filteren; alle afwijkingen zullen worden gerapporteerd om deze te kunnen herstellen.

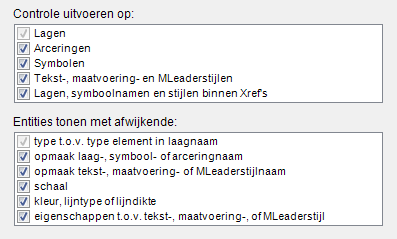

In de wizard ‘NLCS Controlerapport samenstellen’ is het wel mogelijk aan te vinken welke controlepunten wel of niet uitgevoerd moeten worden. Standaard zijn alle controlepunten aangevinkt.

Wat altijd zal worden uitgevoerd (en dus niet uit gevinkt kan worden) is de controle:

op een juiste opbouw van de laagnaam

op de aanwezigheid van een bijbehorend NLCS-object in de bibliotheken

of de eigenschappen van de laag overeenstemmen met het NLCS-object

of elke Entity op de laag wat betreft het type overeenstemt met de elementcode in de laagnaam

Purgen

Voordat de controleactie wordt gestart, worden vooraf eerst alle ongebruikte lagen en stijlen uit de tekening verwijderd. Is dit niet gewenst, dan kan deze optie worden uitgevinkt bij de Instellingen.

Viewports

Bij het activeren van een Layout maakt AutoCAD automatisch twee Viewports op laag “0” aan. Als u deze wilt aanpassen zijn ze lastig te selecteren. De controlefunctionaliteit biedt een oplossing: voordat met de controle wordt gestart worden de betreffende Viewports aangepast, zie ook “Viewport tekenen”.

Favorieten

Vanaf versie 6.3 is er een mogelijkheid om te controleren of de geselecteerde NLCS-objecten, Arceringen en Symbolen aanwezig zijn in een lijst met Favorieten naar keuze. De gewenste Favorietenlijst kan worden geselecteerd op het Instellingenscherm. Per onderwerp (zie onder) wordt gerapporteerd wanneer het betreffende object niet in de Favorietenlijst is gevonden.

Een volledige lijst van alle controlepunten die worden uitgevoerd is de volgende:

Lagen

Arceerpatronen

Symbolen (Block definities)
