Bijschriften bij tracé plaatsen

De “Formele beschrijving NLCS” vermeldt dat wanneer diverse kabels naast elkaar worden gepland, dit als ‘wenstracé’ mag worden aangegeven met één lijn en één aanpijling, waarbij een lijst van kabels en leidingen wordt vermeld.

Met de knop ‘Bijschriften bij tracé plaatsen’ is het mogelijk om van de kabels en leidingen een lijst met NLCS-objecten samen te stellen uit de NLCS-bibliotheek, en hiervan de Bijschriften gebundeld te tonen in de tekening.

Voorbeeld uit de “Formele beschrijving NLCS”

Resultaat van de functie ‘Bijschriften bij tracé plaatsen’

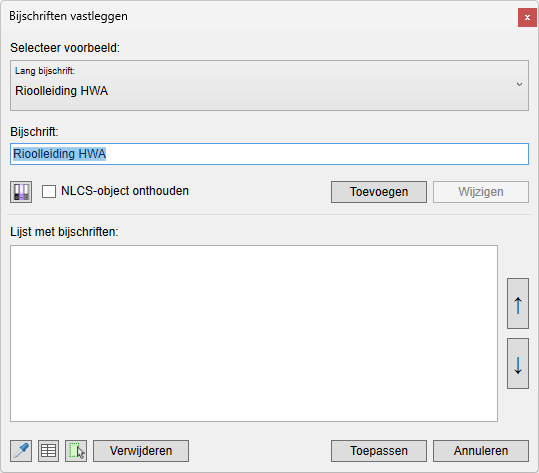

Na het starten van de functie wordt gevraagd een lijnsegment in de tekening te selecteren. Een dialoogvenster verschijnt die lijkt op het scherm bij het plaatsen van een Bijschrift:

Bijschriften plaatsen bij een lijnsegment met het NLCS-object: KL >> TRACE > WENSTRACE

Bijschriften aan de lijst toevoegen

De lijst met Bijschriften bewerken

De bijschriften in de tekening plaatsen

Bijschriften van snijdende lijnen
