Eigenschappen wijzigen

De eigenschappen van door de Gebruiker toegevoegde Arceringen kunnen worden aangepast, die van de zwarte Arceringnamen niet.

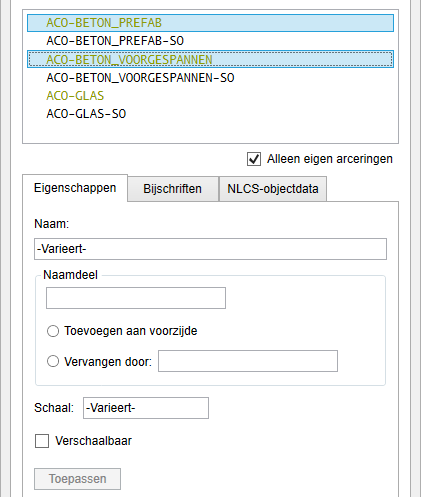

TIP: De eigenschappen van Arceringen kunnen tegelijkertijd worden gewijzigd. Selecteer meerdere Arceringen met behulp van de [Shift] of de [Ctrl] toets. Variërende eigenschappen worden aangegeven met “-Varieert-“.

Arceringnaam

Wanneer u de naam van een Arcering aanpast, en deze komt vervolgens overeen met een bestaande naam, dan zal ook hier het programma vragen of de Arcering mag worden ‘overruled’ of vervangen. Het programma wijzigt vervolgens de naam van het PAT bestand, (vervangt eventueel het oude bestand) en past bovendien de naam van de definitie in het bestand aan.

Tijdens het invoeren van de naam zal InfraCAD controleren welke karakters u invoert:

een - teken zal automatisch worden vervangen door een _ teken

de tekst wordt automatisch weergegeven in hoofdletters

de tekens < > / \ “ : ; ? * |, = ‘ zijn niet toegestaan en worden genegeerd

Met behulp van het tekstveld “Naamdeel” en de bijbehorende opties heeft u de mogelijkheid naamdelen toe te voegen of te vervangen voor meerdere arceringnamen tegelijk.

Schaal

De waarde in het veld “Schaal:” wordt opgeslagen in de database van de bibliotheek. Deze schaal wordt gebruikt als “eigen schaalfactor” voor de Arcering.

Verschaalbaar

Is het veld “Verschaalbaar” aangevinkt, dan zal aan de Arceringnaam de optie “SO” worden toegevoegd. Bij het tekenen van een arcering zal deze de volgende schaal krijgen: de “eigen schaalfactor” vermenigvuldigd met de geselecteerde schaal bij de ‘Actieve instellingen’. Heeft een Arcering niet de optie “SO” (Verschaalbaar), dan is de schaal van de arcering gelijk aan de “eigen schaalfactor”.

LET OP: Het programma voegt zelf de afkorting van de Arceringbibliotheek toe aan het begin van de naam, evenals de optie “SO” die aan het einde wordt geplaatst. Worden deze ook ingevoerd in het veld “Naam:”, dan kan dit tot ongewenste Arceringnamen leiden.

InfraCAD v8.2
