Arcering toevoegen

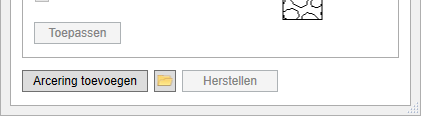

Druk op de knop [Arcering toevoegen] om een Arcering toe te voegen aan de Arceringbibliotheek.

Een ‘Browse’ scherm verschijnt waarin één of meerdere PAT bestanden tegelijk geselecteerd kunnen worden. Na het drukken op [Openen] worden de geselecteerde namen direct toegevoegd aan de lijst. Van de PAT bestanden wordt een kopie opgeslagen in de Gebruiker-bibliotheek. Het pad naar het selecteerde bestand wordt bewaard, zodat het ‘Browse’ scherm de volgende keer weer met deze map actief wordt geopend.

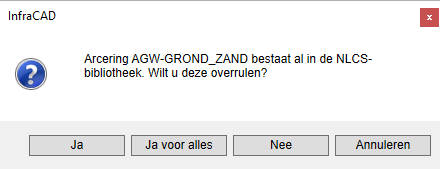

Een toegevoegde Arcering kan een nieuwe Arcering zijn, maar kan ook een in de NLCS-bibliotheek aanwezige Arcering ‘overrulen’, door dezelfde naam aan te houden als de bestaande. Is dit laatste het geval, dan zal het programma altijd eerst vragen of de Arcering mag worden ‘overruled’. Heeft u meer dan één Arcering geselecteerd, dan heeft u de keuze ze direct allemaal te ‘overrulen’ door op [Ja voor alles] te drukken:

Wordt een Arcering toegevoegd die al eens door u is toegevoegd, dan zal het programma vragen of deze mag worden vervangen.

TIP: Wilt u een Arcering uit de NLCS-bibliotheek ‘overrulen’, bijvoorbeeld omdat u niet tevreden bent over de basisschaal die aan deze Arcering is toegekend?

Druk op [Arcering toevoegen] en houdt daarbij de [Ctrl] toets ingedrukt: De map “\Arceringen” in de NLCS-bibliotheek wordt geopend. Selecteer het PAT bestand van de Arcering en ‘overrule’ deze.

Pas vervolgens in het veld “Schaal:” de waarde naar wens aan.

De Arcering is nu beschikbaar in de ‘Objectbibliotheek’ bij het betreffende NLCS-object (of objecten) om te worden toegepast in de tekening.
