Interactieve Viewer

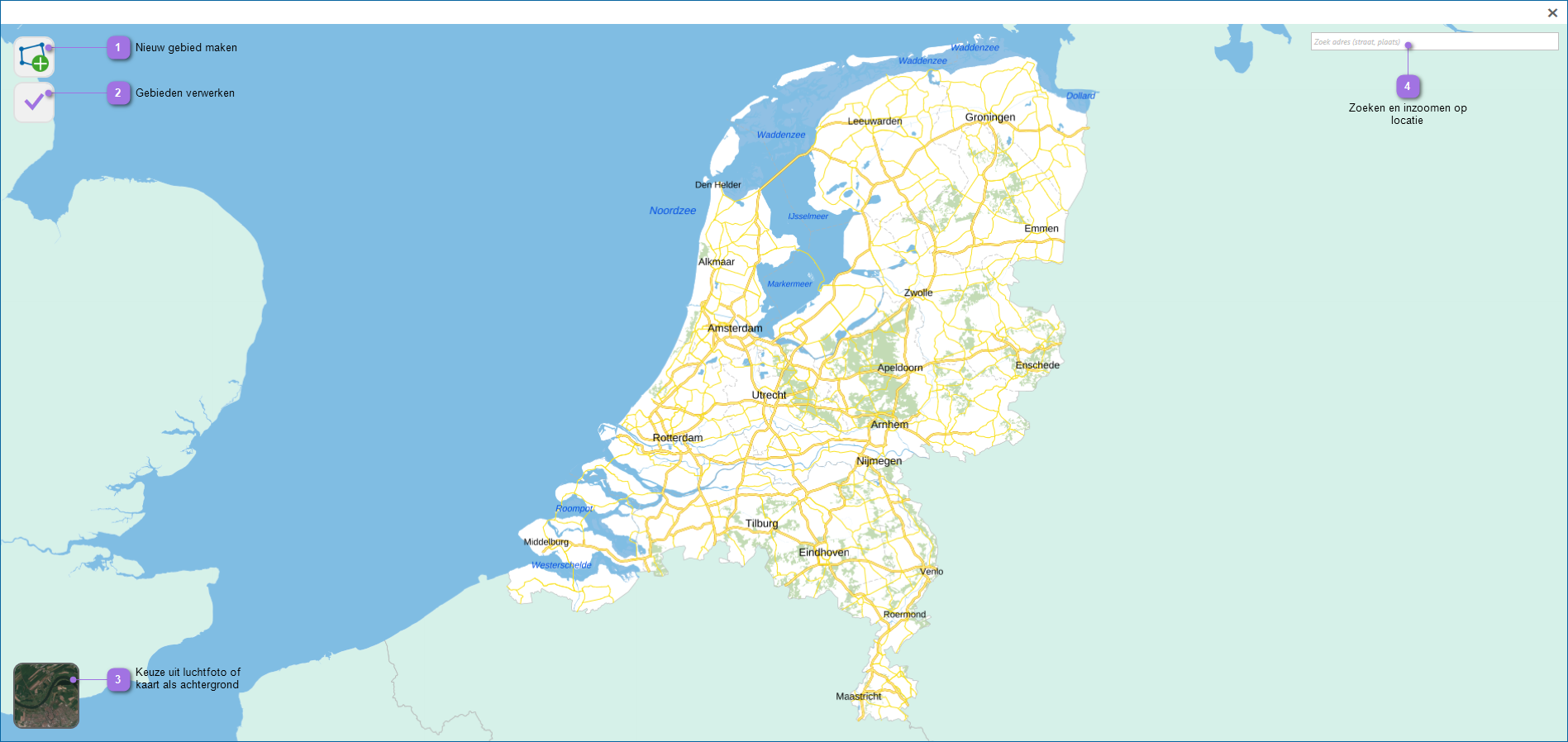

De Interactieve Viewer wordt gebruikt om in een mapweergave gebieden te kunnen selecteren.





Nieuw gebied

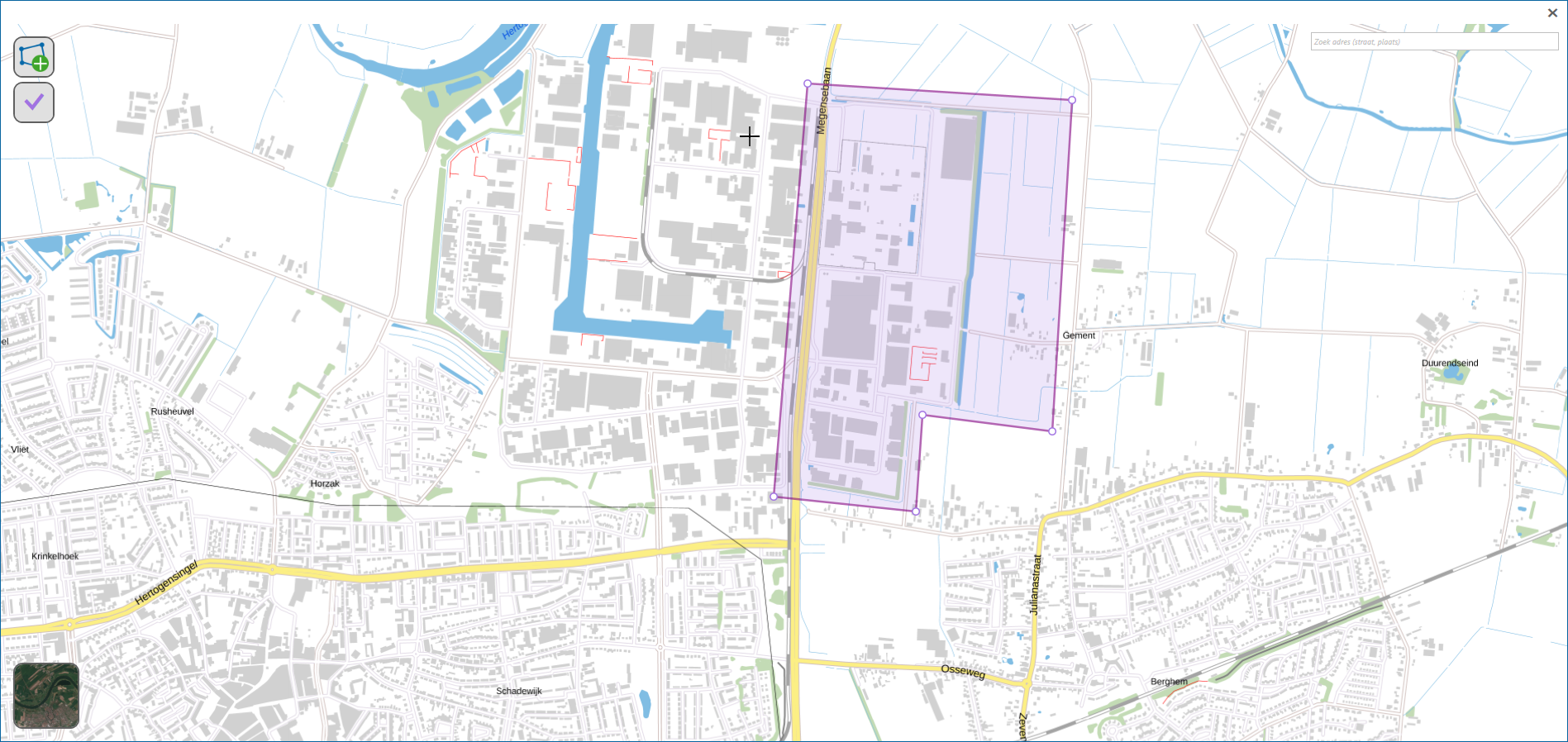

De viewer begint in de teken-stand zodat direct begonnen kan worden met het tekenen van een gebiedspolygoon. Door het klikken in de kaart zal een preview worden getoond van de polygoon.



Polygoon bewerken

Tijdens het tekenen kunnen de grippunten worden versleept om de polygoon te verfijnen. Zodra de muis boven een grippunt wordt gehouden dan zal de cursor van vorm veranderen en het knikpunt zal oplichten. Versleep het punt naar de gewenste locatie en de polygoon zal zichzelf bijwerken.

Met de toetscombinatie CTRL-Z kan telkens het laatst toegevoegde punt van de polygoon ongedaan worden gemaakt.



Zoom, pan, scroll

Inzoomen en uitzoomen kan door de scrollwiel te gebruiken. Om de kaart te verschuiven kan de rechter muisknop worden gebruikt. Een andere methode om te zoomen is het gebruiken van het zoekveld.



Zoeken op adres

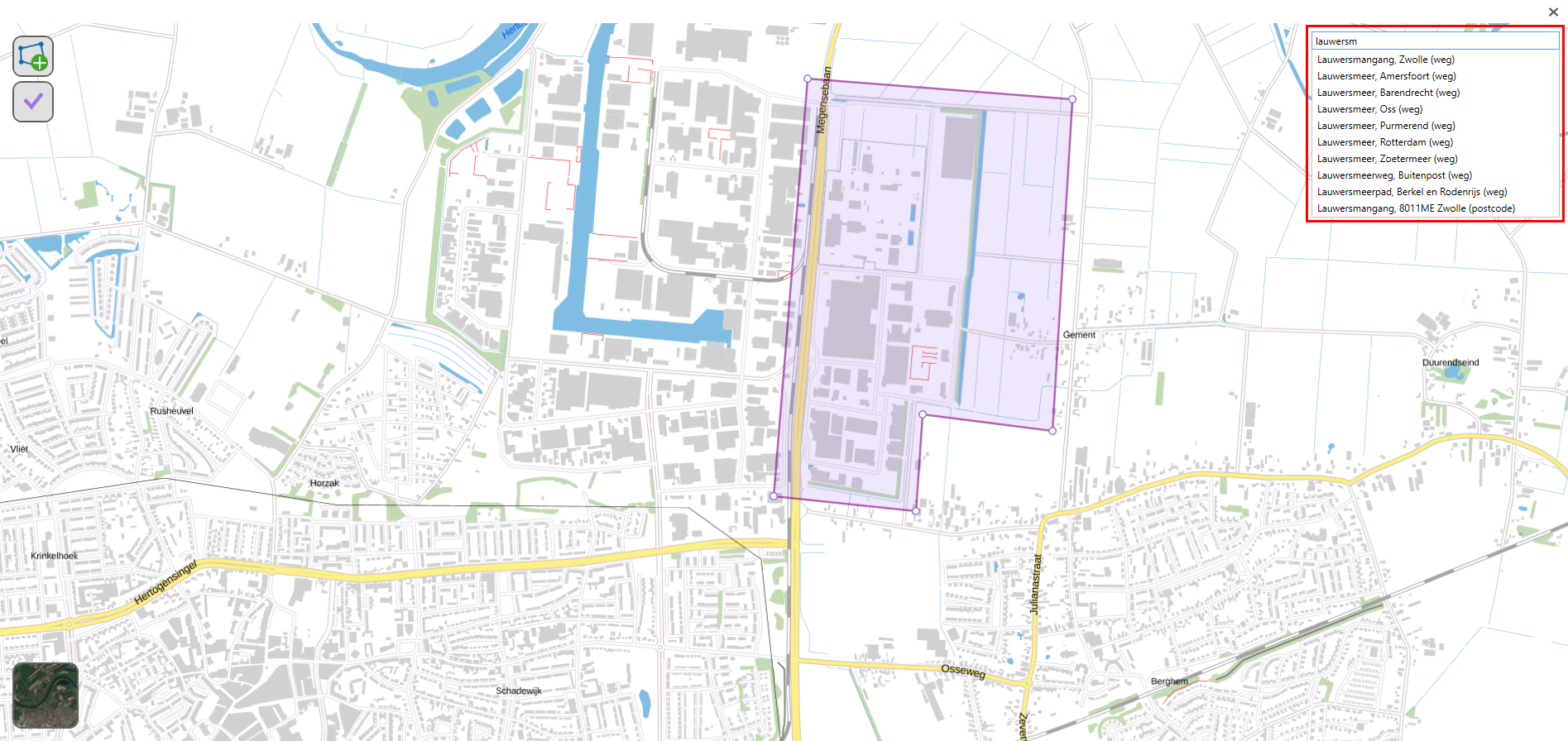

Gebruik het zoekveld om op adres te zoeken. Bij het intypen zal telkens een lijst met adressen worden voorgesteld:

Het is mogelijk om te zoeken op de volgende mogelijkheden of combinaties:

•woonplaats

•straat en woonplaats

•straat en huisnummer en woonplaats

•postcode

•postcode en huisnummer

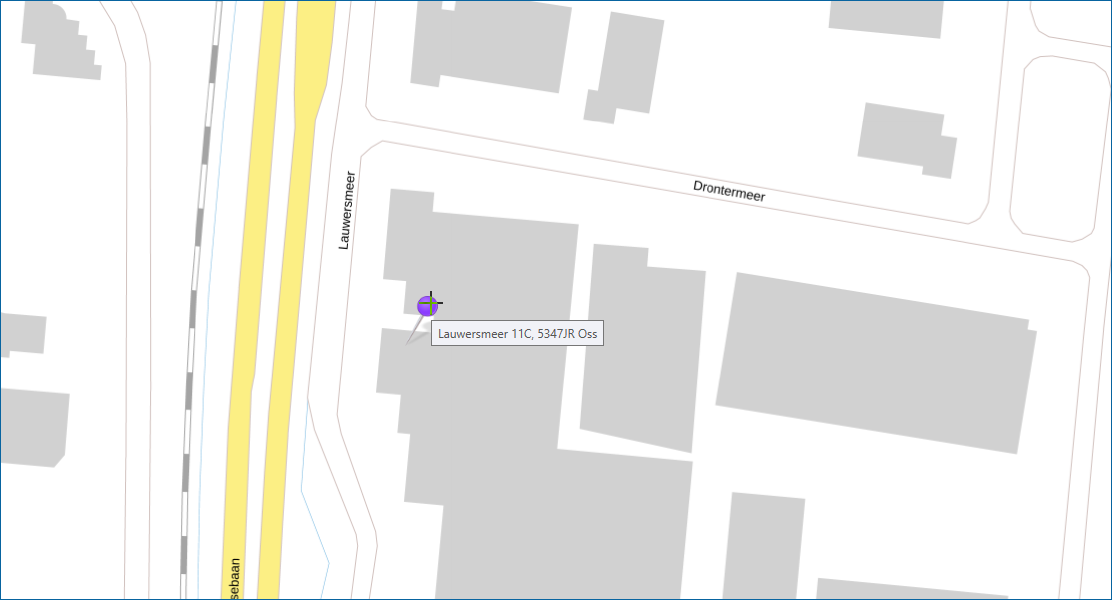

Met de Enter-toets zal het eerstgevonden adres worden gebruikt om in te zoomen, maar met de muis of pijltjes-toetsen kan een keuze worden gemaakt uit de voorgestelde adressen. De viewer zal inzoomen op het adres en een pin tonen. De adresgegevens zijn in de tooltip zichtbaar. Op deze wijze kan eenvoudig tot op huisnummerniveau worden gezocht:



Naam en omschrijving

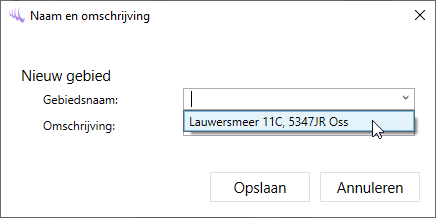

Zodra een polygoon naar wens is ingetekend, kan deze worden toegevoegd aan de verzamelde gebieden. Dit kan door op de rechter muisknop of op Enter te drukken, op de knop om een nieuw gebied te tekenen of op de knop om de verzamelde gebieden te gaan verwerken. Er verschijnt een dialoogvenster waarin een naam en omschrijving ingevoerd kan worden. In de keuzelijst staan alle eerder ingevoerde namen en alle adressen waarop gezocht is:

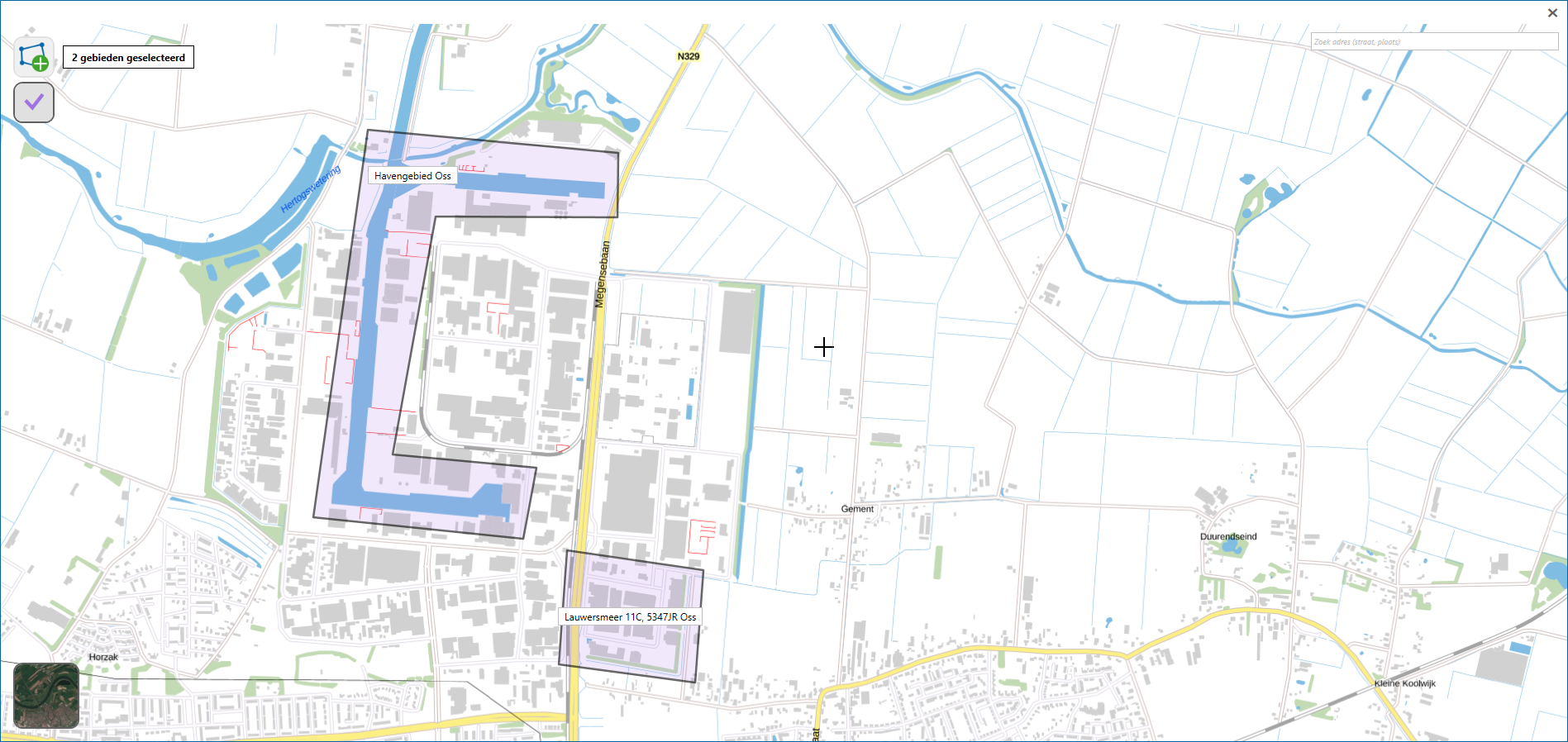

Het is niet verplicht om deze namen te gebruiken maar het kan helpen om een keuze te maken uit deze lijst en eventueel te verbeteren voor het pas getekende gebied. Zodra de naam wordt bevestigd zal de omtreklijn van het gebied op read-only worden gezet (er zijn geen knikpunten meer om de lijn te wijzigen) en de naam van het gebied wordt als label geplaatst in de polygoon. Ook zal het aantal geselecteerde gebieden worden aangegeven naast de knop waarmee gebieden getekend kunnen worden:

Niet voor alle databronnen is het mogelijk om meerdere gebieden te tekenen. In dat geval is de knop om een nieuw gebied te gaan tekenen inactief. Bij de BGT of de Kadastrale kaart is het wel mogelijk om meerdere gebieden te tekenen. In dat geval is de viewer weer in teken-modus na het afronden van de huidige polygoon.



Meldingen

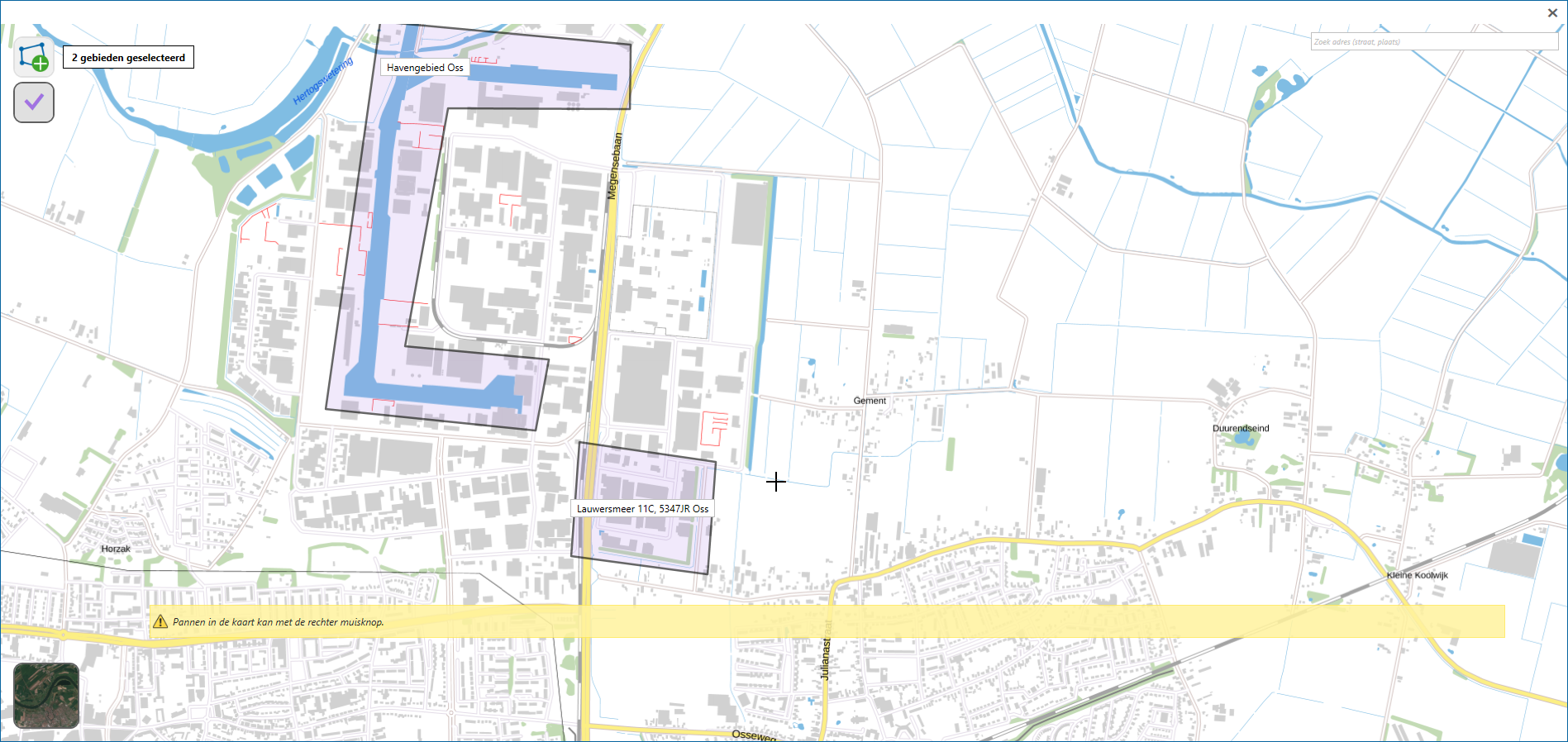

Sommige handelingen geven een melding op het scherm. Bijvoorbeeld het klikken van een punt buiten het beschikbare gebied zal een waarschuwing tonen onderaan de viewer. Ook wordt gemeld als geprobeerd wordt de kaart te verschuiven met een ingedrukt scrollwiel. Pannen is namelijk alleen mogelijk met de rechter muisknop:



Annuleren

Met de Escape-toets kan het proces worden beëindigd. Afhankelijk van de huidige actie zal deze toets een vraag stellen.

•Als er nog niets is getekend en er zijn geen gebieden voorbereid dan zal de viewer worden afgesloten.

•Als er al gebieden zijn ingetekend dan zal gevraagd worden of de viewer afgesloten moet worden zonder de gebieden te verwerken.

•Tijdens het tekenen van een nieuwe polygoon zal gevraagd worden of de huidige tekenactie afgebroken moet worden.



Verwerken

Zodra één of meer gebieden zijn getekend, is het mogelijk om verder te gaan en de gebieden te verwerken. Klik hiervoor op de knop met het vinkje.
