Symboolbibliotheken

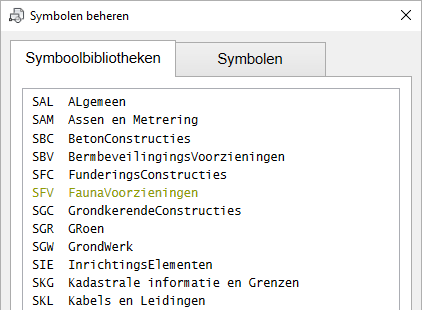

De Symbolen in de NLCS-bibliotheek zijn opgenomen in Symboolbibliotheken. Deze bibliotheken kunnen worden gezien als een methode van groeperen, maar zijn bovendien de “fysieke” submappen op schijf waarin de DWG bestanden zijn opgeslagen.

De naam van een Symboolbibliotheek is afgeleid van een Hoofdgroep. De bibliotheek behorende bij de Hoofdgroep “AL” (“Algemeen”) bijvoorbeeld heeft de naam “SAL”.

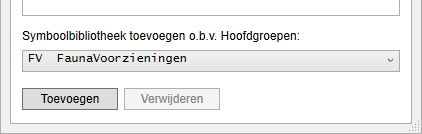

Een nieuwe Symboolbibliotheek maken gaat als volgt: Selecteer uit de lijst met Hoofdgroepen de gewenste naam en druk op de knop [Toevoegen]. Kiest u voor “Waterhuishouding”, dan zal bij de Symboolbibliotheken in een groene kleur de bibliotheek “SWH” verschijnen. Ook wordt in de Gebruiker-bibliotheek de submap “\Symbolen\SWH” aangemaakt.

Verwijderen

Alleen de zelf aangemaakte groene bibliotheken kunnen ook weer worden verwijderd, door deze te selecteren en op de knop [Verwijderen] te drukken. Wanneer deze bibliotheek nog Symbolen bevat is verwijderen niet mogelijk en zal dit worden gemeld. De “fysieke” submap wordt ook verwijderd, maar alleen als deze volledig leeg is.

InfraCAD v8.2
