Map invoegen

Druk op de knop ‘Map sonderinglocaties invoegen’, waarna een nieuw dialoogvenster opent en gevraagd wordt om een map te selecteren. De laatst geselecteerde map zal daarbij weer in beeld worden gebracht, mits deze nog aanwezig is.

Selecteer de juiste map en druk op “OK”. Alle *.gef bestanden in de map worden één voor één uitgelezen waarbij wordt gezocht naar RD coördinaten. Wordt deze informatie gevonden, dan wordt een Sonderinglocatie symbool op deze coördinaat in de tekening geplaatst.

De volgorde van nummering wordt bepaald door alfabetische sortering van de GEF bestandsnamen.

Een Sonderinglocatie wordt niet ingevoegd als er al een Sonderinglocatie met een link naar het betreffende GEF bestand in de tekening aanwezig is.

Bevat het GEF bestand geen RD coördinaat (of een waarde die niet vooraf wordt gegaan door 31000), dan wordt het Sonderinglocatie symbool in de tekening op de oorsprong geplaatst.

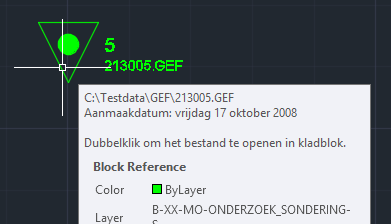

De Tooltip bij het symbool bevat enige informatie over de Sondering. Het GEF bestand wordt geopend in een tekst editor als op het symbool wordt dubbelgeklikt.

Per bestand wordt gekeken wat het hoogste nummer in de tekening is. Het daarop volgende nummer wordt toegekend aan het nieuwe Sonderinglocatie symbool. Ook de bestandsnaam wordt bij het symbool getoond.

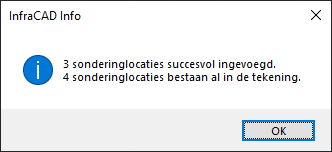

Na voltooiing van de functie verschijnt een rapportage die er als volgt uit kan zien:
