Peilmaat plaatsen

Een Peilmaat geeft de verticale afstand weer van het plaatsingspunt van een gekoppeld Referentiepunt tot het plaatsingspunt, vermenigvuldigd met de verschalingsfactor. Is in het Referentiepunt een basishoogte aangegeven, dan zal deze nog bij de verticale afstand worden opgeteld.

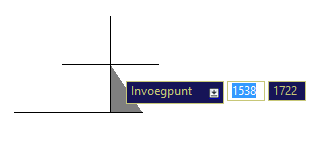

Druk op de knop ‘Peilmaat plaatsen’ om de functie te starten, en selecteer het gewenste Referentiepunt. Het symbool zal nu aan de kruisdraad hangen, met een rotatie die gelijk is aan die van het geselecteerde Referentiepunt. Vervolgens zijn er in de keuzelijst meerdere mogelijkheden om de weergave van de Peilmaat te wijzigen: zo kan een Peilmaat zowel ‘horizontaal’ als ‘verticaal’ worden gespiegeld, en ‘horizontaal’ worden uitgelijnd met het gekoppelde Referentiepunt.

Gespiegeld plaatsen

Een Peilmaat kan gespiegeld worden geplaatst. Kies bij het uitvoeren van de functie in de keuzelijst voor “Gespiegeld”, of typ een “g” op de commandoregel en druk op [Enter]. Nu zal de gespiegelde variant aan de cursor hangen:

Omgekeerd plaatsen

Wilt u de hoogte van de onderzijde van een constructie aangeven? Een Peilmaat kan ook omgekeerd worden geplaatst: kies in de keuzelijst voor “Omgekeerd”, of typ een “o” op de commandoregel en druk op [Enter]. Nu zal de omgekeerde (en eventueel ook gespiegelde) variant aan de cursor hangen:

Peilmaten uitlijnen

Kiest u in de keuzelijst voor “Uitlijnen”, dan zal de Peilmaat altijd verticaal boven of onder het Referentiepunt worden geplaatst. U heeft dan de mogelijkheid de “te bematen” punten van de getekende constructie met behulp van bijvoorbeeld de ‘Endpoint’ Snap aan te wijzen.

De functie zal blijven doorgaan met het plaatsen van Peilmaten tot op de [Esc] of [Enter] toets wordt gedrukt.
