Object maatvoeren

Via de knop ‘Object maatvoeren’ kan een enkele maat worden geplaatst; in het verlengde van een geselecteerd object (zichtlijn) of haaks op een geselecteerd object (loodlijn).

De werking is als volgt:

1.Start het commando door op de kop ‘Object maatvoeren’ te drukken, waarna u gevraagd wordt om het te bematen object te selecteren.

2.Selecteer het te maatvoeren object. Dit kan een AutoCAD object zijn van het type Line, Arc, Polyline of Circle.

3.Vervolgens kunt u maatvoering gaan plaatsen. Tijdens het plaatsen van de maatvoering kunt u ‘schakelen’ tussen zichtlijn en loodlijn. Direct na het selecteren van een zichtlijn of loodlijn wordt de maatvoering getekend. Deze krijgt automatisch de juiste instellingen mee voor de stijl en de laag, zoals deze op dat moment actief zijn in het NLCS scherm.

4.Vervolgens kan de volgende zichtlijn of loodlijn worden geselecteerd. De functie kan worden beëindigd door op [Esc], [Enter] of de rechter muisknop te drukken.

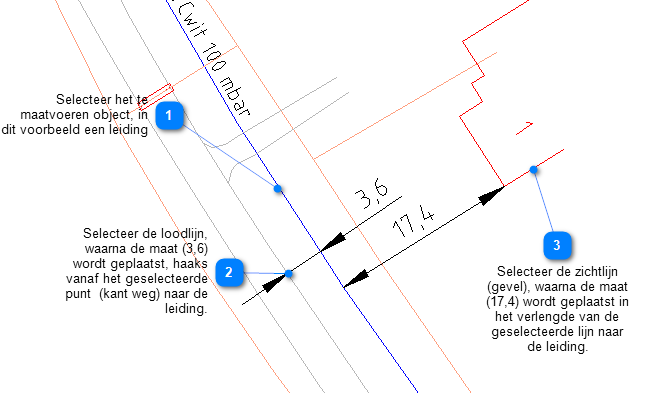

Voorbeeld enkele maatvoering

LET OP: Het te maatvoeren object (kabel/leiding) dient dezelfde hoogte (Z-waarde) te hebben als de zichtlijn/loodlijn van waaruit deze bemaat wordt.
