Scanresultaten

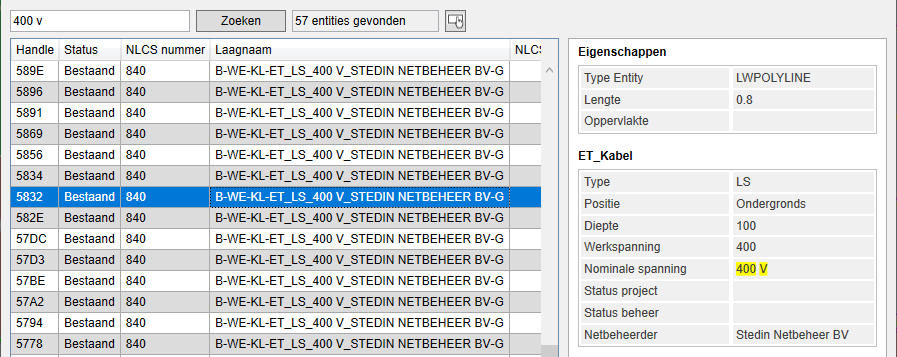

Als het scannen is voltooid worden de gevonden Entities getoond in de lijst:

De gescande gegevens bevatten de volgende informatie:

•Van elke Entity: de Handle, Type object, Status, NLCS nummer en Laagnaam

•Van Geometrie en Oppervlak: het Type Entity, de lengte en de oppervlakte

•Van Arceringen: de NLCS id, de Arceringnaam en de oppervlakte

•Van Symbolen:

•De NLCS id, de Symboolnaam, het invoegpunt en de rotatie

•Van de Attributes: de naam en de waarde

•Van Dynamic Properties: de naam en de waarde

•Van Vlakvullingen: het Type Entity en de oppervlakte

•Van de NLCS-objectdata: de tabelnaam, de veldnaam en de waarde

Kolommen verbergen

De volgende afbeelding toont van de lijst de beschikbare kolommen. Het aantal kolommen is groot, met als gevolg dat het scherm erg breed moet worden gemaakt om alle gegevens te bekijken. Het is daarom mogelijk om kolommen te verbergen, zodat alleen de voor u relevante informatie overblijft. Klik met de rechtermuisknop op een kolomhoofd en kies voor "Kolom verbergen":

Het verbergen van de kolommen heeft geen invloed op de gegevens, deze blijven gewoon beschikbaar. Ook tijdens het zoeken zal nog steeds in alle velden en waarden worden gezocht. Wilt u de weergave van de kolommen weer herstellen, kies dan voor "Alle kolommen tonen".

Entities tonen in de tekening

Met de knop 'Entities in de tekening tonen' worden na een scan of na het zoeken de resulterende Entities in de tekening geselecteerd en in beeld gebracht. Elke afzonderlijke Entity kan snel in beeld worden gebracht door op de record in de lijst te dubbelklikken.

Gegevens tonen

Met één klik op een record in de lijst wordt van die Entity alle gegevens in het Gegevens-venster rechts getoond.

Entity selecteren

Net als bij de 'Objectbibliotheek' schermen zit ook hier linksonder een knop 'Entity selecteren'. Als daarmee een Entity in de tekening wordt geselecteerd zal deze in de lijst worden opgezocht en in beeld komen (mits deze in de mogelijk gefilterde scanresultaten aanwezig is).

LET OP: Een scan is een momentopname van de tekening, de scanresultaten worden niet automatisch ververst. Houdt er rekening mee dat als u de tekening gaat wijzigen de scan opnieuw uitgevoerd moet worden. Er wordt in dat geval geen waarschuwing gegeven.

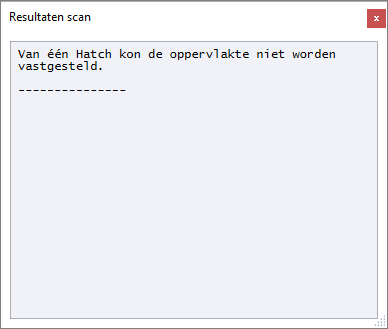

Zijn er bijzonderheden te melden, dan zal een rapportage "Resultaten scan" worden getoond:

In deze rapportage kunnen de volgende meldingen voorkomen:

Van de geselecteerde Polyline kon de oppervlakte niet worden vastgesteld.

Van één Polyline kon de oppervlakte niet worden vastgesteld.

Van x Polylines kon de oppervlakte niet worden vastgesteld.

Van de geselecteerde Circle kon de oppervlakte niet worden vastgesteld.

Van één Circle kon de oppervlakte niet worden vastgesteld.

Van x Circles kon de oppervlakte niet worden vastgesteld.

Van de geselecteerde Spline kon de oppervlakte niet worden vastgesteld.

Van één Spline kon de oppervlakte niet worden vastgesteld.

Van x Splines kon de oppervlakte niet worden vastgesteld.

Van de geselecteerde Hatch kon de oppervlakte niet worden vastgesteld.

Van één Hatch kon de oppervlakte niet worden vastgesteld.

Van x Hatch objecten kon de oppervlakte niet worden vastgesteld.

Van de geselecteerde Region konden de hoeveelheden niet worden vastgelegd.

Van één Region konden de hoeveelheden niet worden vastgelegd.

Van x Region objecten konden de hoeveelheden niet worden vastgelegd.

Van de geselecteerde MPolygon konden de hoeveelheden niet worden vastgelegd.

Van één MPolygon konden de hoeveelheden niet worden vastgelegd.

Van x MPolygon objecten konden de hoeveelheden niet worden vastgelegd.

U krijgt direct na de scan de mogelijkheid om de betreffende Entities in de tekening automatisch in beeld te brengen.
