Controle op NLCS-eigenschappen

De volgende oorzaken kunnen tot gevolg hebben dat de functie na het selecteren van een Entity wordt gestopt:

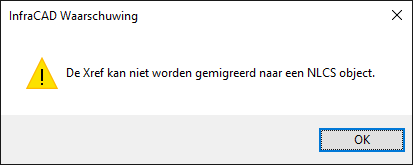

Als een “onbekend” type Entity (bijvoorbeeld een 3DSolid) is geselecteerd wordt dit gemeld waarna de functie wordt gestopt. Dit geldt ook voor een Xref:

Als een Entity wordt geselecteerd waarvan het lijntype niet in de NLCS-bibliotheek gevonden kan worden, dan wordt dit gemeld (met vermelding van de naam van het lijntype) waarna de functie wordt gestopt. U kunt dit lijntype vooraf toevoegen met behulp van de functies “Lijntypes exporteren” en “Lijntypes beheren”.

Als de laagnaam afwijkt van de NLCS. Wordt een afwijking geconstateerd, dan verschijnt de melding “Opmaak naam wijkt af van de NLCS:”, met daarachter één van de volgende aanvullingen:

Onjuist aantal naamdelen.

Onbekende status: …

Discipline … niet gevonden.

Hoofdgroep … niet gevonden.

Onjuiste waarde … voor de schaal.

Onbekende elementcode: …

Onjuiste waarde … voor de schaal.

Niet gevonden voor elementcode …

NLCS-object is niet toegestaan als hoofdgroep.

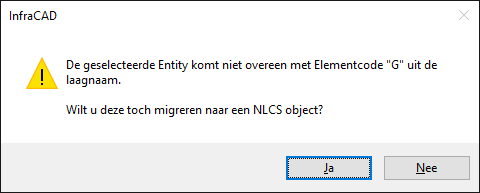

Als het type Entity niet overeenkomt met de Elementcode (bijv. een Block bij Geometrie), en de daarop volgende vraag met [Nee] wordt beantwoordt:
