Bijschriften bij NLCS-objecten, Arceringen en Symbolen

Voor NLCS-objecten, Arceringen en Symbolen kunnen afzonderlijk Bijschriften worden vastgelegd. Wanneer bijvoorbeeld in de tekening bij een Symbool een Bijschrift wordt geplaatst wordt deze in de Bijschriften database voor Symbolen opgezocht. Dit geldt ook voor de omschrijving van een Symbool in de Legenda.

Bijschriften bij NLCS-objecten

Druk op het pijltje van de keuzeknop en kies hier voor ‘Objecten beheren’. Selecteer een NLCS-object en maak het tabblad ‘Bijschriften’ actief:

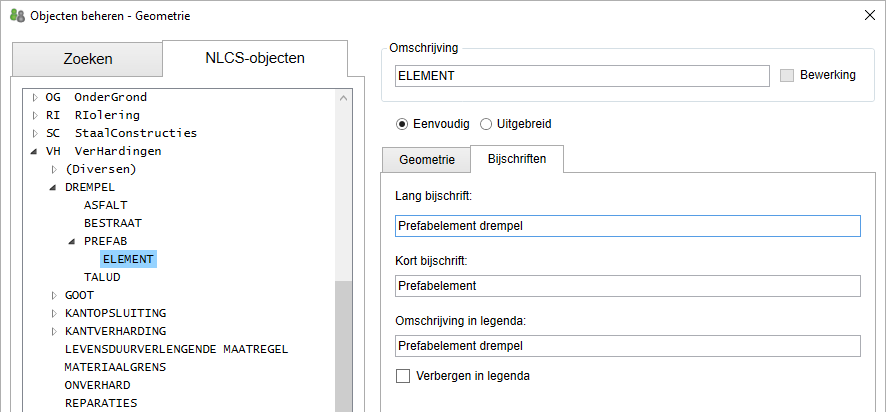

Bijschriften bij NLCS-objecten plaatsen

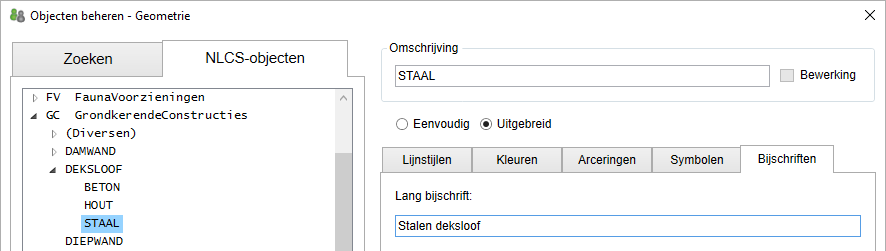

Het tabblad ‘Bijschriften’ is ook beschikbaar als de optie “Uitgebreid” is aangevinkt:

Bijschriften bij Arceringen en Symbolen

Voor het beheren van Arceringen en Symbolen geldt min of meer dezelfde handeling: druk bij ‘Symbolen’ op het pijltje van de keuzeknop en kies hier voor ‘Symbolen beheren’. Maak het tabblad ‘Symbolen’ en daarbinnen het tabblad ‘Bijschriften’ actief, en selecteer in de lijst een Symbool.

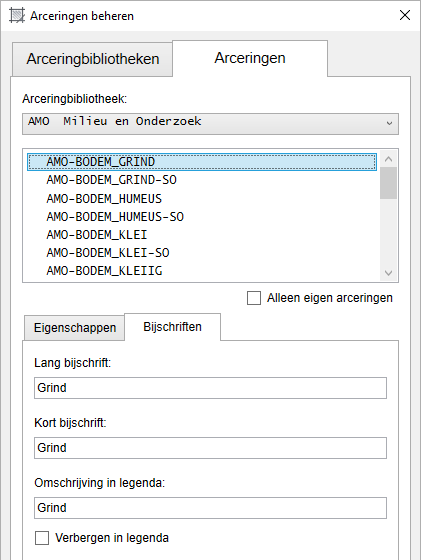

Bijschriften bij Arceringen beheren

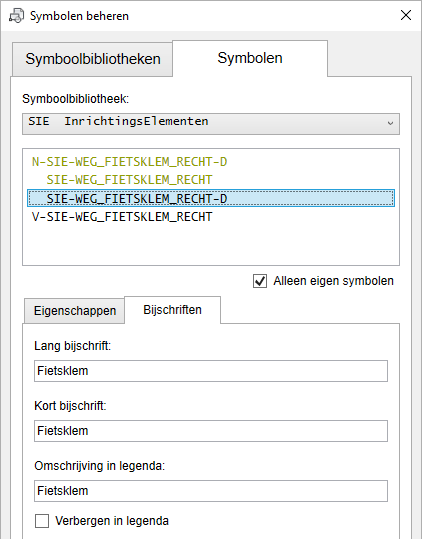

Bijschriften bij Symbolen beheren

Ter verduidelijking wordt een afbeelding van de Arcering of Symbool weergegeven.

Op deze schermen kunnen de volgende ‘Bijschrift’ gegevens van een NLCS-object worden vastgelegd:

Lang bijschrift

Hier kan een lange variant van een Bijschrift worden in gevoerd. Bij het plaatsen van Bijschriften krijgt u de mogelijkheid te kiezen voor een lang of kort bijschrift.

Kort bijschrift

Hier kan een kort Bijschrift worden in gevoerd. Bij het plaatsen van Bijschriften krijgt u de mogelijkheid te kiezen voor een lang of kort bijschrift.

Omschrijving in legenda

De ‘Omschrijving in legenda’ wordt in de Legenda als tekst bij het weergegeven NLCS-object geplaatst.

Verbergen in legenda

Is deze optie aangevinkt, dan zal bij het plaatsen van een nieuwe Legenda het betreffende NLCS-object niet worden getoond (dit is in de Legenda nog wel te wijzigen).
