Arceringen geroteerd tekenen

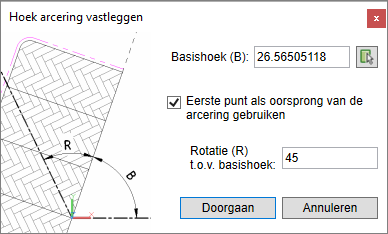

Met behulp van de knop ‘Arcering geroteerd tekenen’ kan een arcering onder een vooraf ingestelde hoek worden getekend. Het volgende scherm verschijnt:

Bij ‘Basishoek’ kan met behulp van de knop een hoek worden vastgelegd door het aanwijzen van twee punten in de tekening. Het eerste punt kan worden gebruikt als oorsprong van de arcering. Vul bij ‘Rotatie’ eventueel een hoek ten opzichte van de basishoek in. Druk vervolgens op [Doorgaan] zodat met behulp van het AutoCAD-commando “HATCH” de arcering kan worden getekend.
