Arceringen exporteren

Met behulp van de functie “Arceringen exporteren” kunt u arceerpatroon definities vanuit een tekening opslaan op schijf.

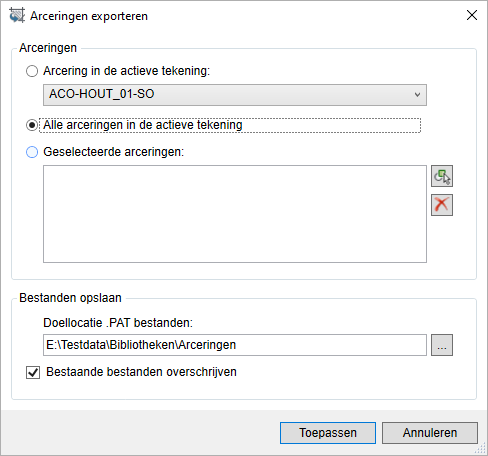

Klik bij ‘Arcering’ op het pijltje van de keuzeknop en klik op ‘Arceringen exporteren’; het dialoogvenster “Arceringen exporteren” zal verschijnen. De functie kan ook worden gestart door “ICDEXPORTARCERINGEN” op de commandoregel uit te voeren.

U heeft hier meerdere mogelijkheden om de te exporteren aceringen te selecteren:

Arcering in de actieve tekening:

Selecteer een naam uit de lijst met arceerpatronen binnen de actieve tekening.

Alle arceringen in de actieve tekening

Exporteer alle arceerpatroon definities vanuit de actieve tekening naar schijf.

Geselecteerde arceringen:

Selecteer met behulp van de knop ‘Selecteer arceringen in de tekening’ de Entities in de tekening waarvan u het lijntype wilt exporteren. Verwijder eventueel met de knop ‘Namen arceringen wissen’ overbodige namen weer uit de lijst.

Voer bij “Doellocatie .PAT bestanden:” het volledige pad in waarin de arceerpatroon definities als afzonderlijke .PAT bestanden worden opgeslagen. Initieel is dit de map “Mijn Documenten”. Het laatst toegepaste pad blijft bewaard in de Registry en wordt weer getoond zodra het dialoogvenster opnieuw geopend wordt.

Na het drukken op [Toepassen] worden de geselecteerde arceerpatroon definities in de tekening uitgelezen en opgeslagen als .PAT bestanden. Deze kunt u eventueel vervolgens toevoegen aan de Gebruiker-bibliotheek.

InfraCAD v8.2
