Arceringbibliotheken

De Arceringen in de NLCS-bibliotheek zijn opgenomen in Arceringbibliotheken. Deze bibliotheken kunnen worden gezien als een methode van groeperen, het zijn geen “fysieke” mappen op schijf waarin de PAT bestanden zijn opgeslagen.

De naam van een Arceringbibliotheek is afgeleid van een Hoofdgroep. De bibliotheek behorende bij de Hoofdgroep “CO” (“Constructie”) bijvoorbeeld heeft de naam “ACO”.

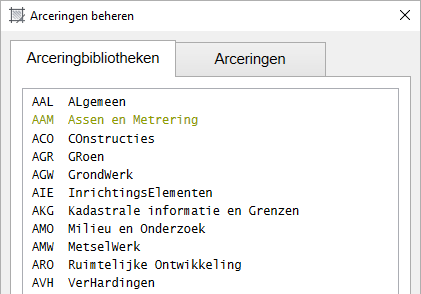

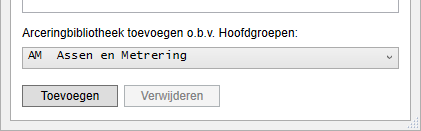

Een nieuwe Arceringbibliotheek maken gaat als volgt: Selecteer uit de lijst met Hoofdgroepen de gewenste naam en druk op de knop [Toevoegen]. Kiest u voor “Assen en Metrering”, dan zal bij de Arceringbibliotheken in een groene kleur de bibliotheek “AAM” verschijnen.

Verwijderen

Alleen de zelf aangemaakte groene bibliotheken kunnen ook weer worden verwijderd, door deze te selecteren en op de knop [Verwijderen] te drukken. Wanneer deze bibliotheek nog Arceringen bevat is verwijderen niet mogelijk en zal dit worden gemeld.
