Volume Surface Elevation Analysis



Deze functie is alleen beschikbaar als InfraCAD CE is gestart in Civil 3D.

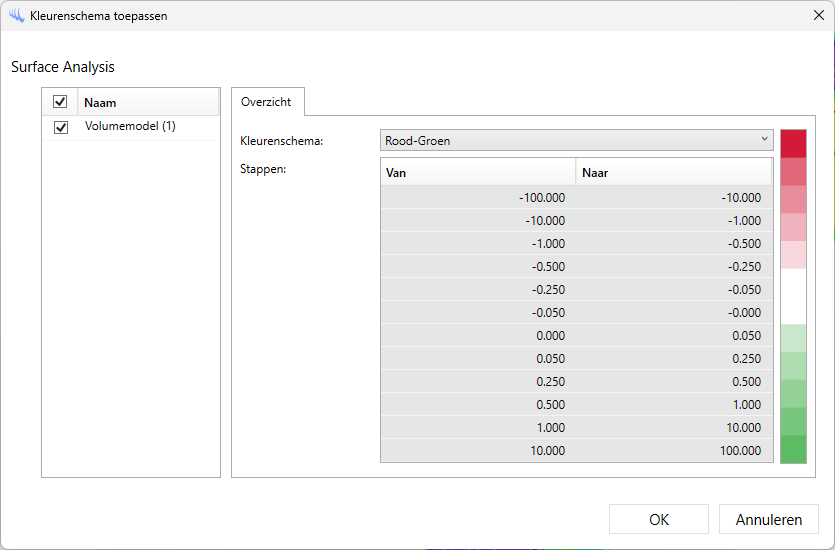

Een kleurenanalyze op hoogte kan eenvoudig worden gemaakt van een TIN Volume Surface. In het dialoogvenster kunnen één of meerdere TIN Volume Surfaces worden aangevinkt.

Het voordeel om meerdere Volume Surfaces aan te vinken, is dat ze allemaal dezelfde kleurenrange krijgen. Een eventuele legenda geldt dan voor al deze Volume Surfaces.

Rechts is een preview te zien van de kleuren die worden toegepast voor zowel de waarden lager als hoger dan 0.0m.

Er kan worden gekozen uit de beschikbare kleurenschema's die in de Instellingen kunnen worden samengesteld.

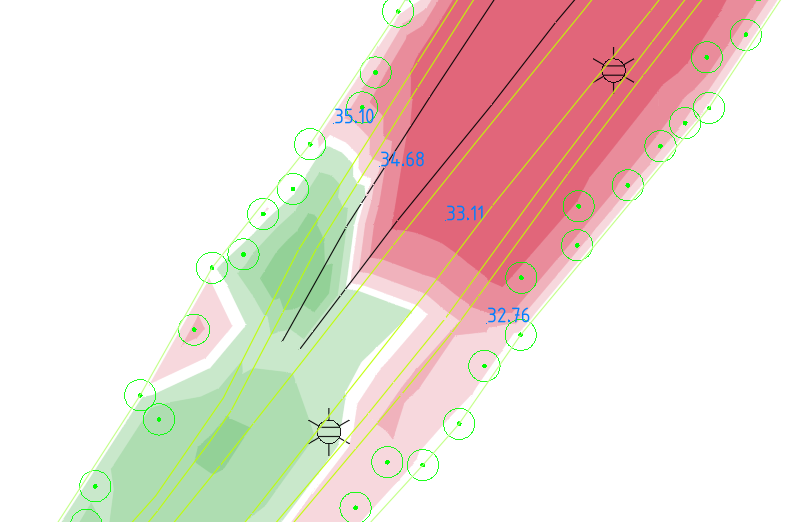

Om de kleuren ook zichtbaar te krijgen in de tekening, is het noodzakelijk dat de Volume Surface is voorzien van een Style die Elevations weergeeft. Daarna zal het model (of meerdere) worden getoond met de gekozen kleuren.
