Volume Surface maken



Deze functie is alleen beschikbaar als InfraCAD CE is gestart in Civil 3D.

 Van een bestaande TIN Surface, bijvoorbeeld van een depotmeting, kan op eenvoudige wijze een volumemodel worden gemaakt. Als vergelijkingsmodel wordt van het depot de buitenomtrek genomen en daarvan een nieuwe TIN Surface gemaakt. Samen met de oorspronkelijke TIN Surface wordt een TIN Volume Surface gemaakt.

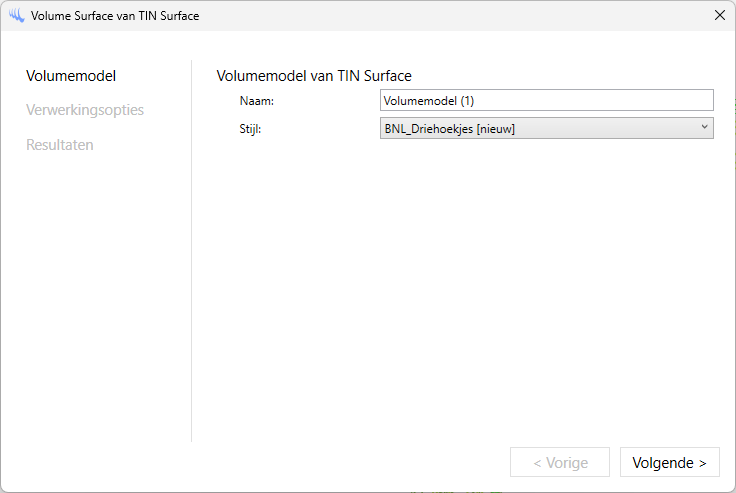

In het dialoogvenster kan een naam worden opgegeven en een Style worden geselecteerd.

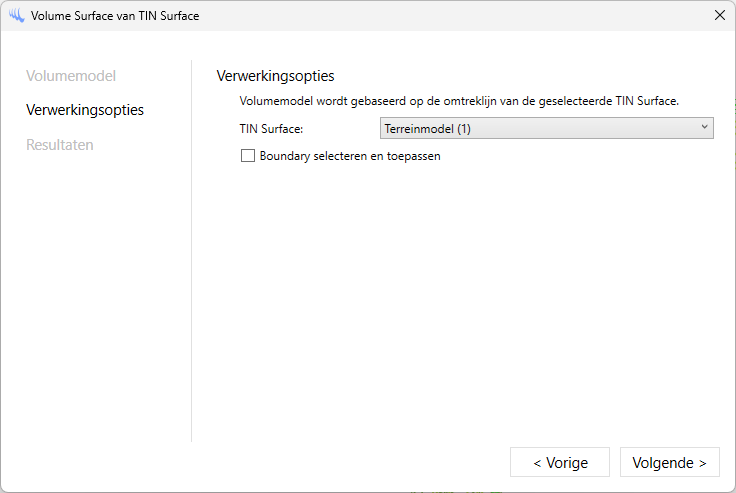

In de volgende stap kan worden aangegeven van welke TIN Surface een volumemodel gemaakt moet worden.

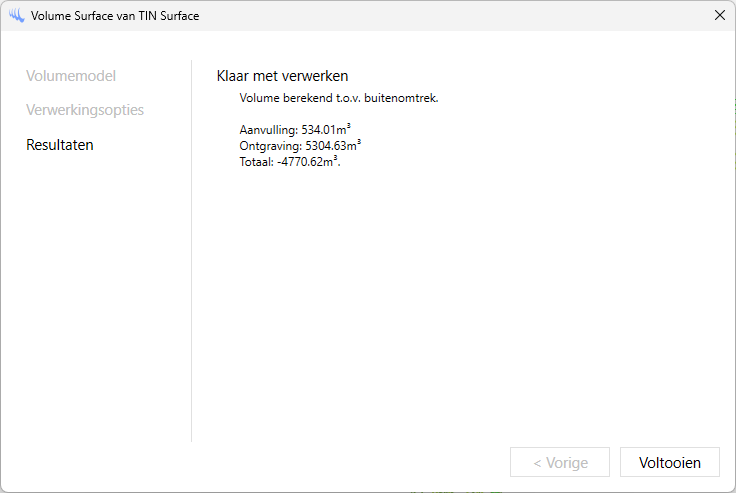

Als resultaat wordt de aanvulling, ontgraving en totaal volume getoond.

Van de gegenereerde TIN Volume Surface kan later in de tekening opnieuw de volumes worden bekeken en opgevraagd via Civil 3D functionaliteit.
