Surface Profile



Deze functie is alleen beschikbaar als InfraCAD CE is gestart in Civil 3D.

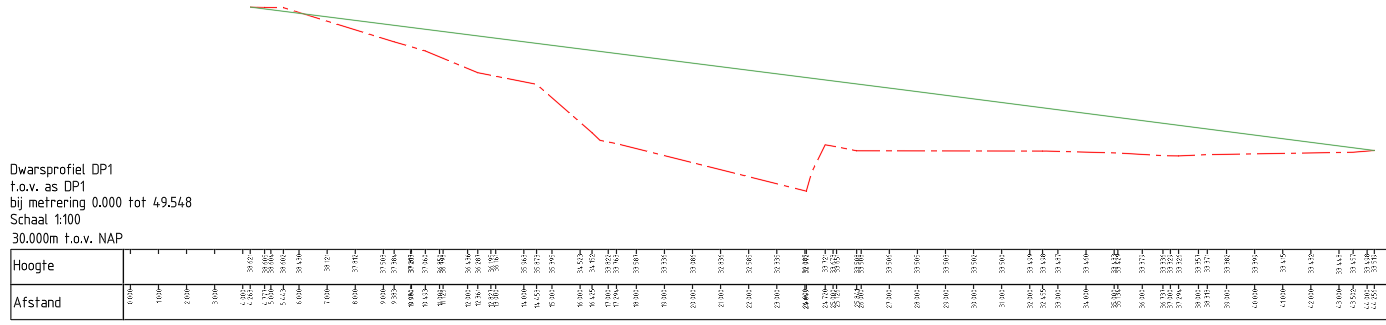

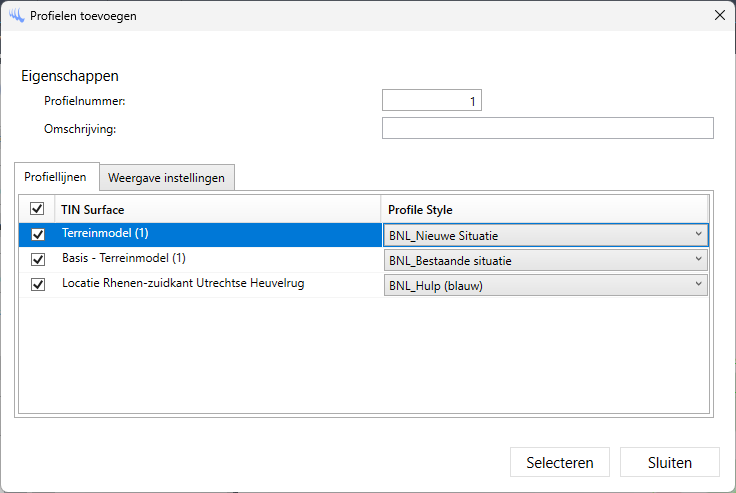

Om snel een Surface Profile te tekenen in een Profile View, kan dit doen met deze functie. In het dialoogvenster kan worden aangegeven van welke Surfaces een profiellijn gemaakt moet worden.

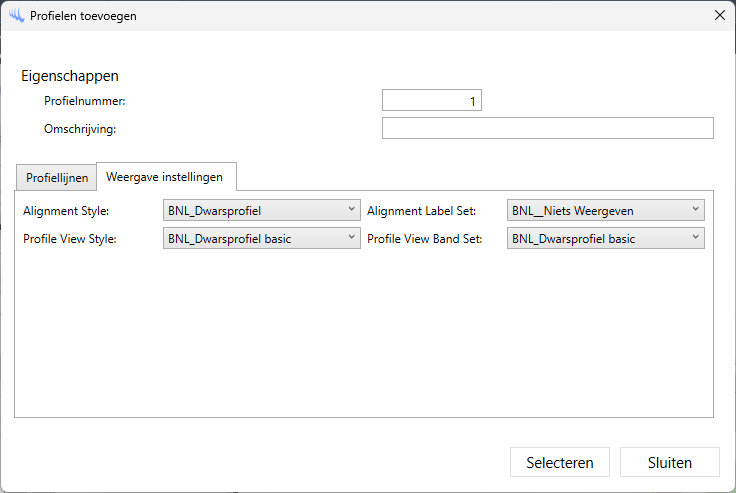

Per profiellijn kan een Style worden geselecteerd. Om ook de weergave van de Profile View te regelen, kan dit doen op het tabblad 'Weergave instellingen'.

Als er nog niet eerder Surface Profiles zijn gekozen, dan wordt een locatie gevraagd waar de Profile Views geplaatst moeten worden. Daarna wordt per Profile gevraagd om een start- en eindpunt.
