Surface Elevation Analysis



Deze functie is alleen beschikbaar als InfraCAD CE is gestart in Civil 3D.

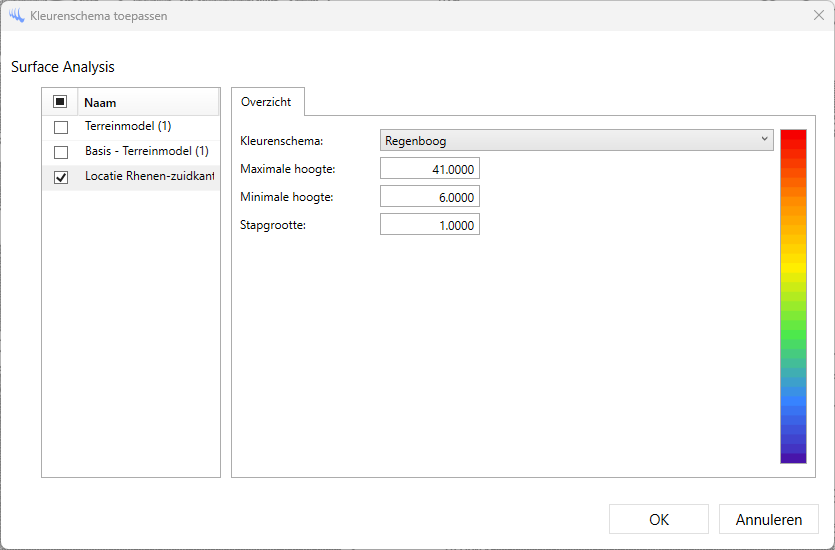

Een kleurenanalyze op hoogte van een TIN Surface kan eenvoudig worden gemaakt met deze functie. In het dialoogvenster kunnen de gewenste TIN Surfaces worden aangevinkt.

Het voordeel om meerdere Surfaces aan te vinken, is dat ze allemaal dezelfde kleurenrange krijgen. Een eventuele legenda geldt dan voor al deze Surfaces.

Een maximale en minimale hoogte is noodzakelijk en de gewenste stapgrootte. Rechts is een preview te zien van de kleuren die worden toegepast. Hoe kleiner de stapgrootte, hoe vloeiender de kleuren overlopen, maar zal ook resulteren in meerdere rijen in de Elevation Analysis Range in de Surface Properties.

Er kan worden gekozen uit de beschikbare kleurenschema's die in de Instellingen kunnen worden samengesteld.

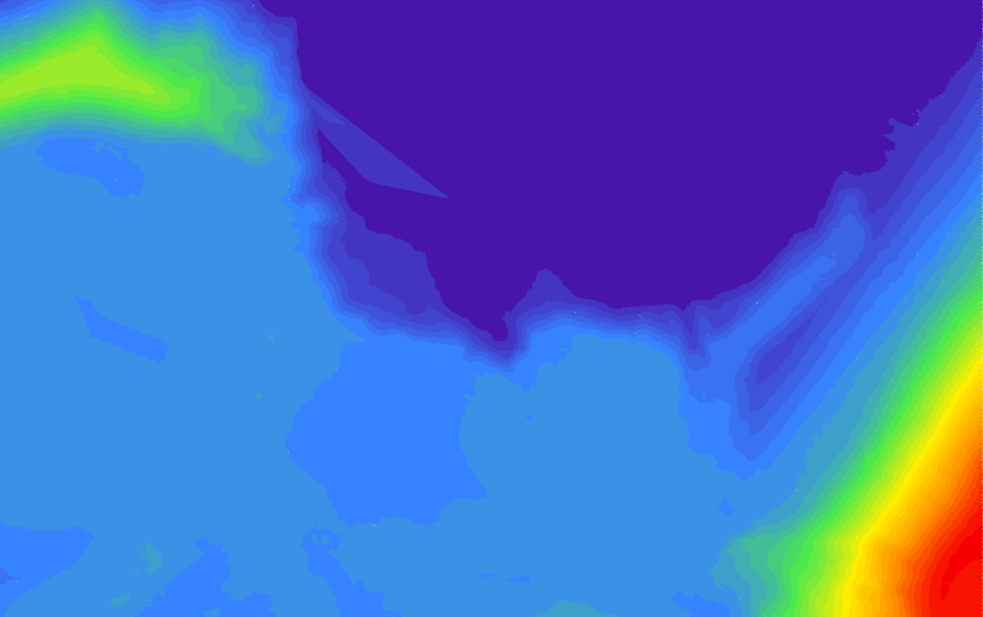

Om de kleuren ook zichtbaar te krijgen in de tekening, is het noodzakelijk dat de Surface is voorzien van een Style die Elevations weergeeft. Daarna zal het terreinmodel (of meerdere) worden getoond met de gekozen kleuren.
