NLCS Civil 3D Styles maken



Deze functie is alleen beschikbaar als InfraCAD CE is gestart in Civil 3D.

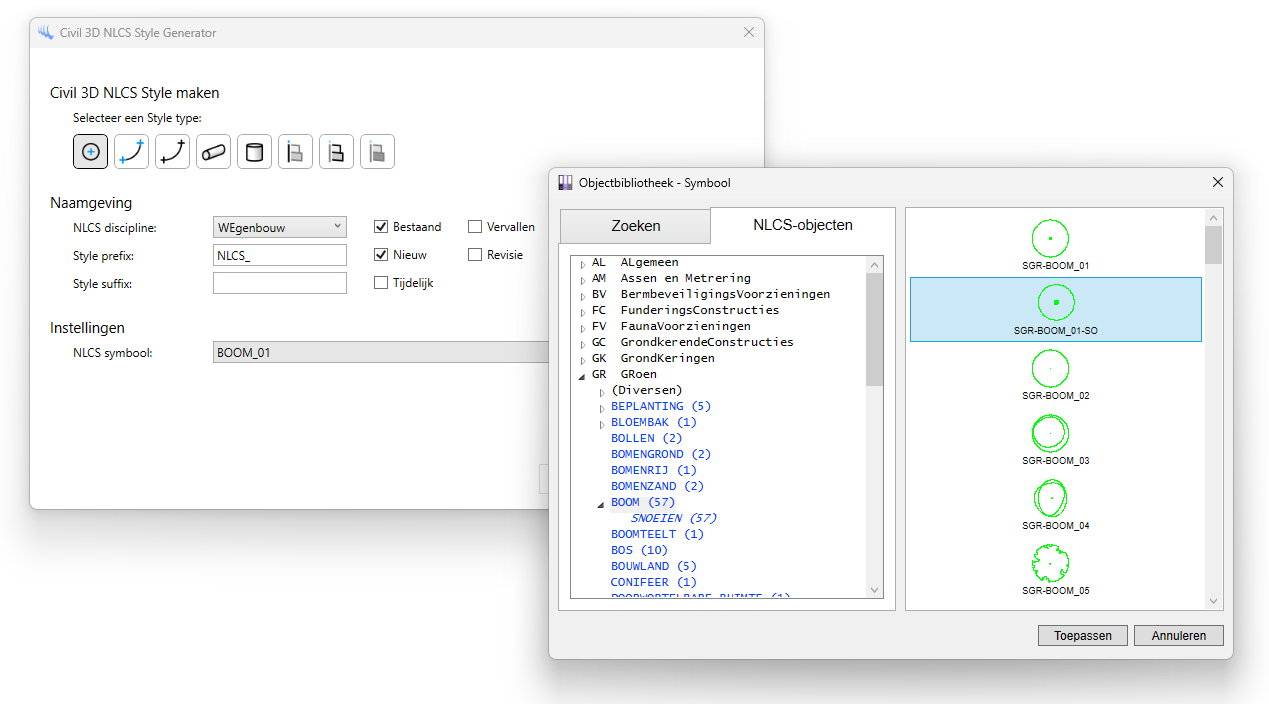

Om eenvoudig nieuwe Civil 3D Styles te maken die gebaseerd zijn op de NLCS, kan in het dialoogvenster diverse instellingen en opties worden gekozen.

Bovenin is het mogelijk om een type te selecteren waarvoor een Style gemaakt moet worden. Daaronder kan worden aangegeven voor welke NLCS discipline en statussen een stijl gemaakt moet worden en eventueel een prefix en suffix in de naam. Vervolgens kan een object worden gekozen uit de NLCS bibliotheek.

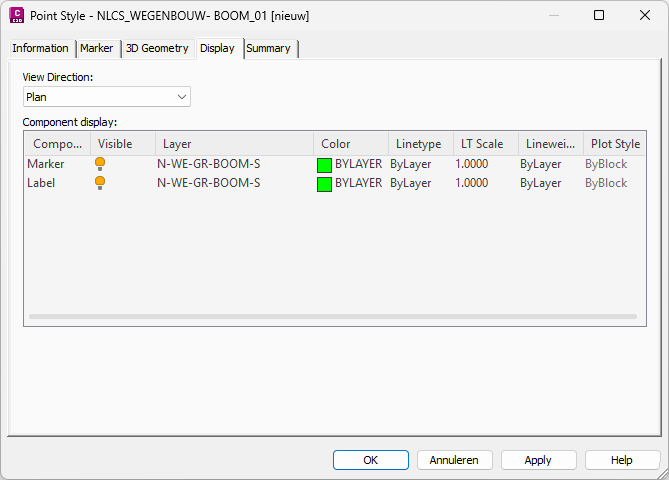

Na het maken zijn in Civil 3D de Styles aangemaakt, waarbij het symbool is ingevoegd in de tekening, de lagen (per View Direction) aangemaakt zijn conform de NLCS en diverse Style Settings zijn ingesteld volgens de meest gangbare instellingen, bijvoorbeeld de grootte van de symbolen ten opzichte van de Annotation Scale.

Deze functie kan goed worden gebruikt om een bedrijfstemplate te maken waarbij de Civil 3D Styles zuiver conform NLCS zijn, of tijdens het werk op eenvoudige wijze nieuwe Styles te maken die op dat moment van pas komen.
