Rechthoek

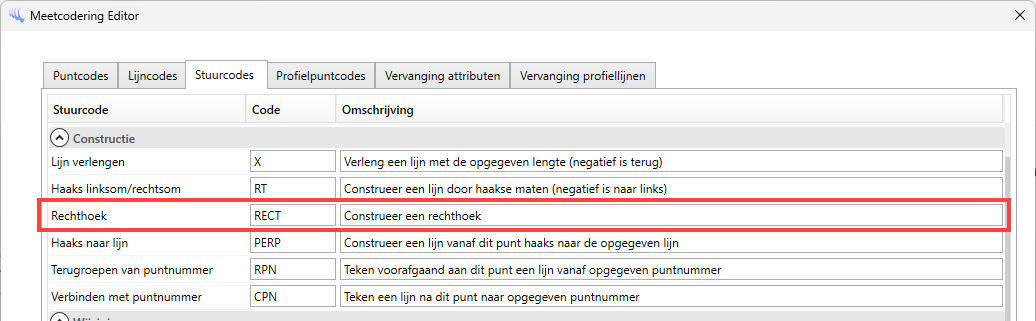

Om een rechthoek te meten, kan de stuurcode worden toegepast die hiervoor is ingesteld in de Meetcodering.

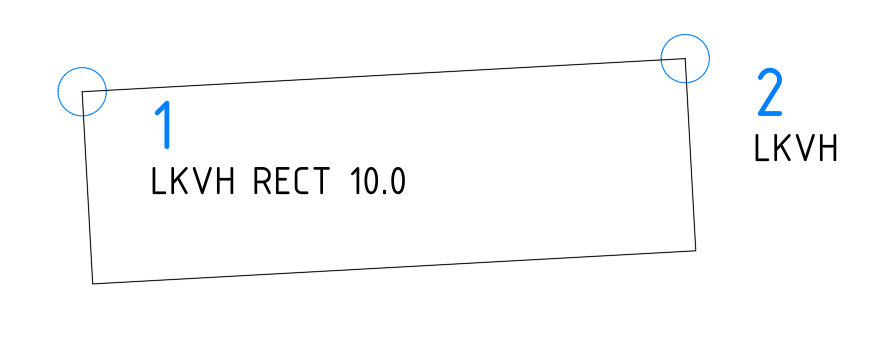

Voorbeeld code:

1, 1000.0, 1000.0, 0.0, LKVH RECT 10.0
2, 1010.0, 1010.0, 0.0, LKVH



Dit levert een rechthoek op van lijncode 'LKVH' die begint in punt 1 en op punt 2 wordt omgezet volgens de opgegeven waarde.

Positieve waarden gaan naar rechts, negatieve waarden naar links.

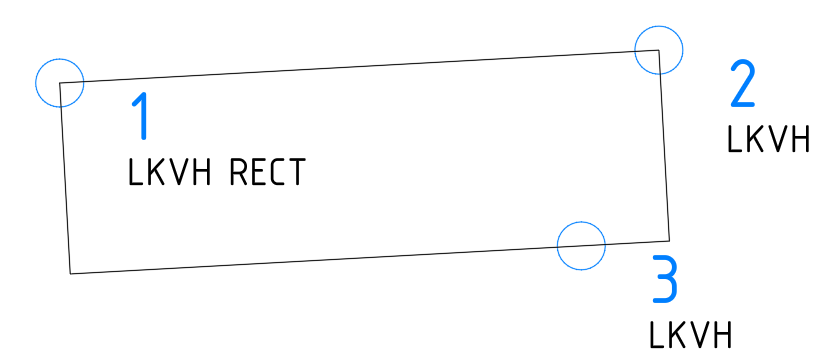

In plaats van een opgegeven waarde, kan ook een derde punt worden gemeten ergens op de zijde waarnaar toe geoffset moet worden.

1, 1000.0, 1000.0, 0.0, LKVH RECT
2, 1010.0, 1010.0, 0.0, LKVH
3, 1020.0, 1020.0, 0.0, LKVH
