Offset lijn (horizontaal en verticaal)

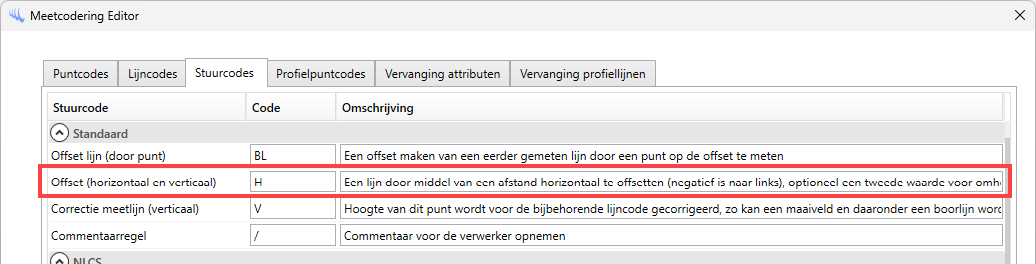

Om een offset van de huidige lijn te meten, kan de stuurcode worden toegepast die hiervoor is ingesteld in de Meetcodering.



Voorbeeld code:

1, 1000.0, 1000.0, 0.0, LKVH B H 0.2 -0.1
2, 1010.0, 1010.0, 0.0, LKVH E

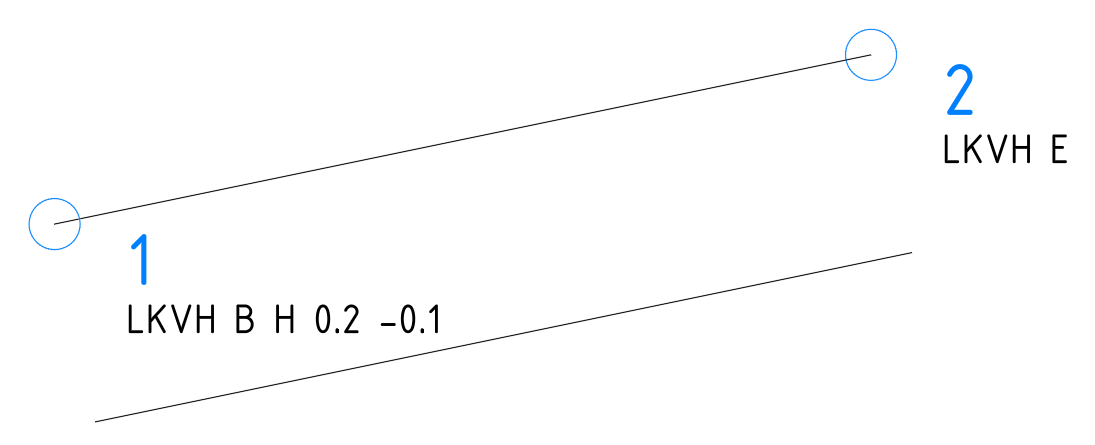

De lijn met lijncode 'LKVH' wordt begonnen in punt 1 en beëindigd in punt 2, en daarnaast geoffset met een horizontale afstand naar rechts van 0.2m en een verticale afstand omhoog van 0.1m.

Dit levert twee nieuwe lijnen op van lijncode 'LKVH'.



De offset-lijn heeft altijd dezelfde lijncode als de lijn die wordt geoffset.

Het maakt niet uit bij welk punt van de lijn de offset wordt opgegeven. Dit mag ook bij het laatste punt.

Negatieve waarden zijn naar links of omhoog, positieve waarden naar rechts of naar beneden. Als er één waarde wordt opgegeven dan wordt alleen horizontaal geoffset, bij twee waarden ook verticaal. Om een lijn alleen verticaal te offsetten, kan de eerste waarde worden ingesteld op 0.0m.

Om meerdere lijnen te offsetten tijdens dezelfde meetregistratie, kan de stuurcode worden herhaald met nieuwe waarden, zoals:

1, 1000.0, 1000.0, 0.0, LKVH B H 0.2 -0.1 H -0.25 0.1

Nu worden twee offsets gegenereerd, waarbij één offset 0.2m rechts/0.1m omhoog wordt getekend, en een tweede offset 0.25m links/0.1m omlaag wordt getekend.
