Lijntypes toevoegen

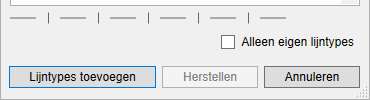

Druk in het scherm ‘Lijntypes beheren’ op de knop [Lijntypes toevoegen] om Lijntypes toe te voegen aan de Gebruiker-bibliotheek. Een ‘Browse’ scherm verschijnt waarin een LIN bestand kan worden geselecteerd. Na het drukken op [Openen] worden de namen van de Lijntype definities uit dit bestand direct toegevoegd aan de lijst.

Het ‘Browse’ scherm start in de map “Mijn Documenten” van de gebruiker. Selecteert u een LIN bestand met lijntypes, dan zullen de definities worden toegevoegd in de database van de Gebruiker-bibliotheek en worden opgenomen in het bestand “Gebruiker.LIN”.

Gebruiker.LIN bewerken

Wanneer u op de knop [Lijntypes toevoegen] drukt terwijl u de [Ctrl] toets ingedrukt houdt, dan start het ‘Browse’ scherm in de map “\Lijntypes” van de Gebruiker-bibliotheek, waar ook het bestand “Gebruiker.LIN” staat.

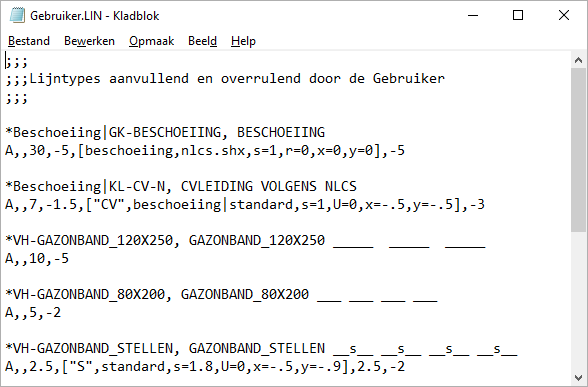

U kunt het bestand “Gebruiker.LIN” zelf ook gebruiken om al uw lijntypes te beheren. Open het bestand in een tekstverwerker, door op de genoemde wijze het ‘Browse’ scherm te openen, met de Rechtermuisknop het keuzemenu te openen en hier een bewerkingsoptie te kiezen.

Verwijder de lijntypes die u niet meer gebruikt, of voeg nieuwe lijntype definities toe. Sla vervolgens het bestand op, en verwerk de nieuwe data door op de knop [Lijntypes toevoegen] te drukken (eventueel met de [Ctrl] toets ingedrukt) en in het ‘Browse’ scherm het bestand te selecteren.

Een toegevoegd Lijntype kan een nieuw Lijntype zijn, maar kan ook een in de NLCS-bibliotheek aanwezig Lijntype ‘overrulen’, door dezelfde naam aan te houden als de bestaande. Is dit laatste het geval, dan zal het programma altijd eerst vragen of het Lijntype mag worden ‘overruled’.

LET OP: Wilt u in uw Lijntype definities gebruik maken van zelfgemaakte “shapes” die u bijvoorbeeld onderbrengt in een gecompileerd bestand “Gebruiker.SHX”, zorg er dan voor dat het bijbehorende bestand “Gebruiker.SHP” ook in de map aanwezig blijft. InfraCAD zal anders de “shapes” niet in de voorbeeldweergaven kunnen tonen. AutoCAD biedt mogelijkheden om een SHX "uit te pakken" naar een SHP bestand.

Voorbeeld

Het volgende voorbeeld laat zien hoe een serie nieuwe Lijntypes voor rioleringsbuizen met afwijkende diameters wordt toegevoegd aan de NLCS-bibliotheek:

1.Druk op [Lijntypes toevoegen]

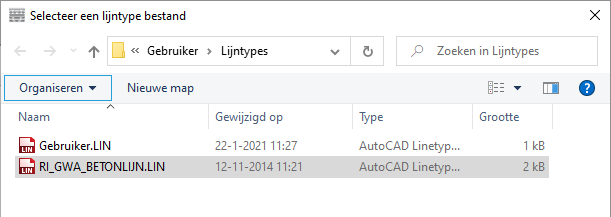

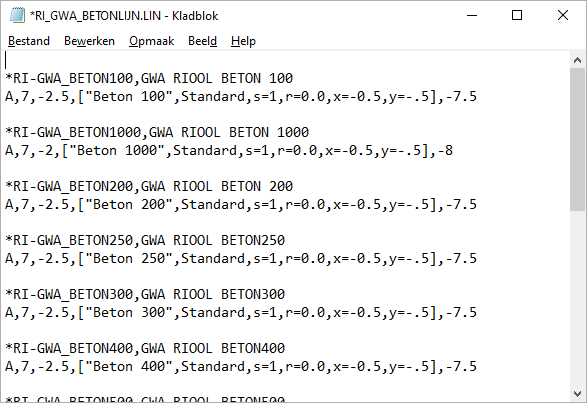

2.Selecteer het bestand “RI_GWA_BETON.LIN”

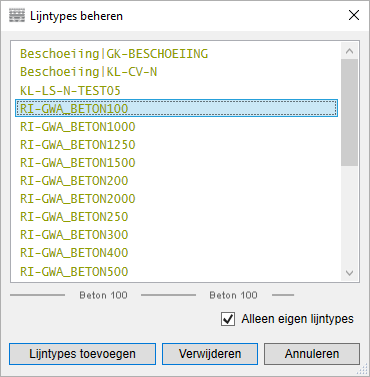

3.Na het drukken op openen worden de Lijntypes in de Gebruiker-bibliotheek opgenomen als nieuwe lijntypes.

4.De lijntypes kunnen nu als eigenschap worden toegekend aan NLCS-objecten in de ‘Objectbibliotheek’.

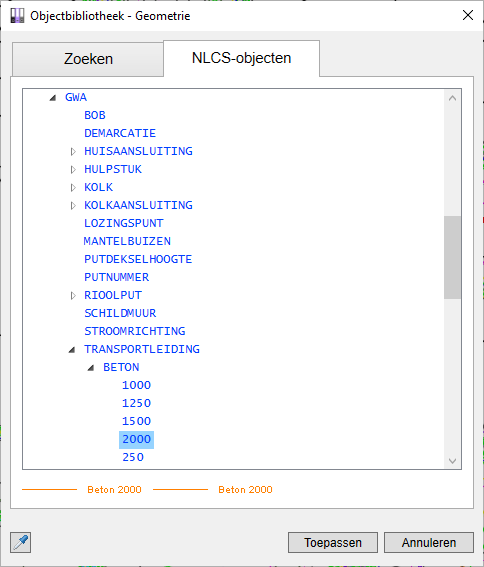

5.De NLCS-objecten met de gewenste lijntypes zijn nu beschikbaar om mee te gaan tekenen.

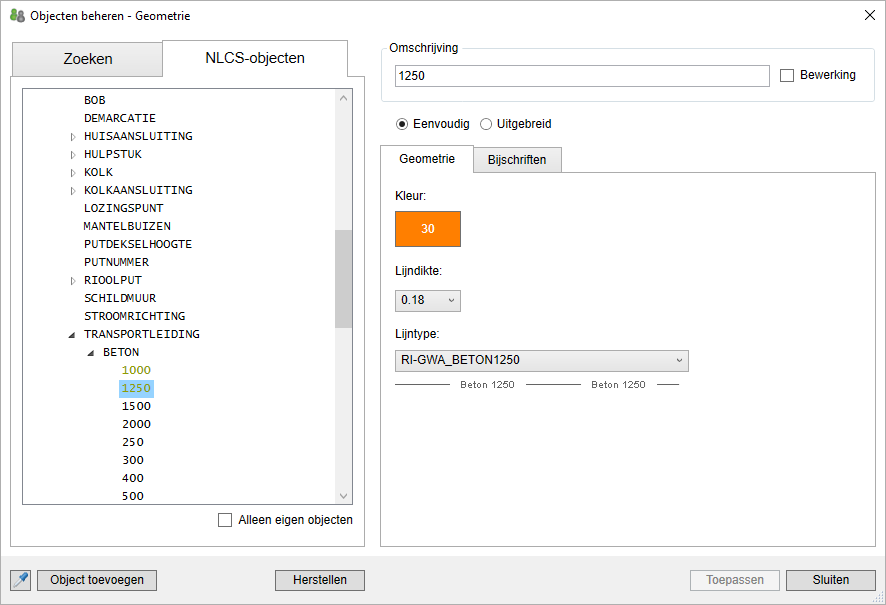

Het lijntype bij het NLCS-object in de Objectbibliotheek

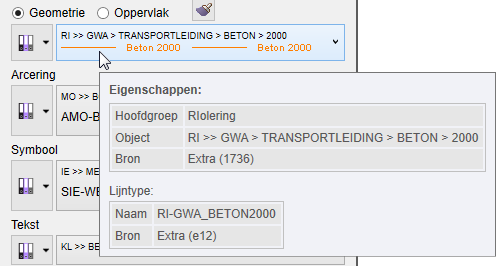

NLCS-object met het toegevoegde lijntype in de Historielijst
