Entities selecteren

Bij alle items heeft u de mogelijkheid de betreffende Entities in de tekening in beeld te brengen en te selecteren. Dubbelklik op het item: de betreffende Layout in de tekening zal actief worden gemaakt en de Entity of groep Entities zal geselecteerd verschijnen.

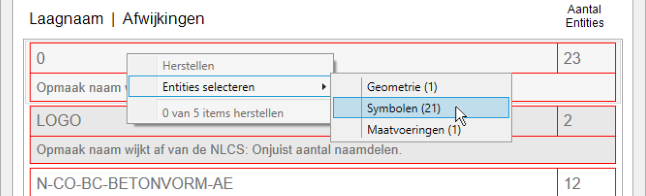

Een andere mogelijkheid is een selecte groep Entities in beeld te brengen: druk met de rechtermuisknop op het betreffende item en kies in het keuzemenu voor “Entities selecteren”: het aantal Entities wordt gefilterd op het type NLCS-element in beeld gebracht.

Klik op het gewenste type NLCS-element: de betreffende Entities zullen in de tekening geselecteerd en in beeld worden gebracht.

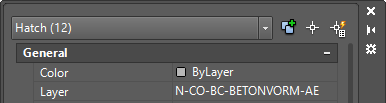

U kunt dit controleren met behulp van het ‘Properties’ scherm (typ “PROPERTIES” op de commandoregel): als is gedubbelklikt op bijvoorbeeld het onderste item van het voorgaande voorbeeld worden de Entities geselecteerd en zal dit scherm het volgende tonen:

Meerdere Layouts

Wanneer een groep Entities op meerdere Layouts staan, dan worden de Entities van de op dat moment actieve Layout in beeld gebracht. Heeft de actieve Layout geen te selecteren Entities, dan zal de Layout van de eerst gevonden Entity worden geactiveerd, en alleen de betreffende Entities op deze Layout worden geselecteerd en getoond.

LET OP: Wanneer het type Entity niet past bij één van de type NLCS-elements zal in het keuzemenu de optie “Entities selecteren” niet beschikbaar zijn. Dit geldt bijvoorbeeld voor Raster Images (afbeeldingen). Wel is het dan nog steeds mogelijk op het item in de lijst te dubbelklikken: de Entities zullen geselecteerd in beeld verschijnen.

InfraCAD v8.0
