Eenheden

Kies hier uit de disciplines Landmeetkunde, Infrastructuur en Constructie. Per discipline wordt in een “tooltip” aangegeven welke instellingen hiervoor worden toegepast.

Aantal decimalen

Standaard zijn de eenheden en het toegepaste aantal decimalen bij een dicipline als volgt:

Discipline	Eenheid lengten	Decimalen lengten	Eenheid hoeken	Decimalen hoeken
Landmeetkunde	Meters (m)	3	Gradians (400°, met de klok mee)	6
Infrastructuur	Meters (m)	3	Graden (360°, tegen de klok in)	2
Constructie	Millimeters (mm)	0	Graden (360°, tegen de klok in)	4

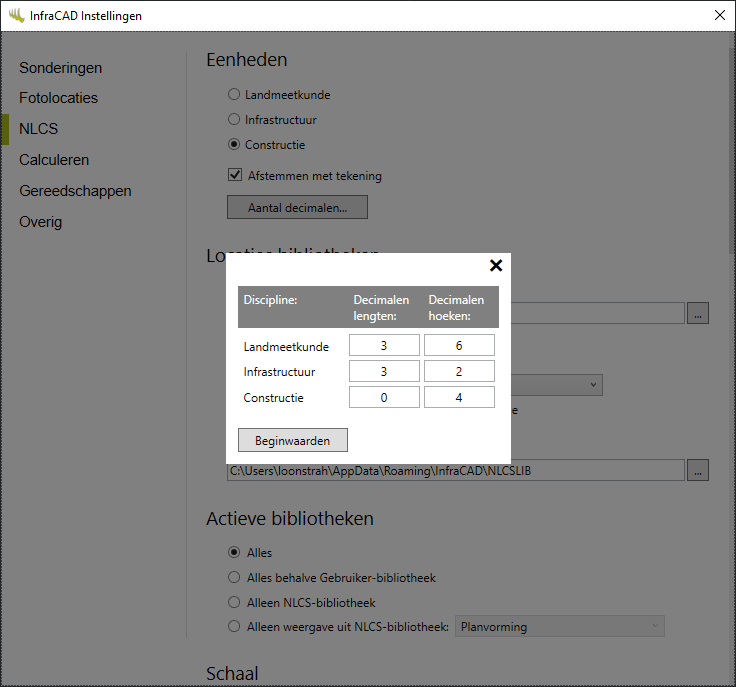

Het aantal decimalen is aan te passen door op de knop [Aantal decimalen…] te drukken. Het volgende dialoogvenster zal verschijnen:

Wijzigingen worden automatisch opgeslagen in het Register (sleutel “NLCSCustomUnits”). Druk op [Beginwaarden] om de hier getoonde beginwaarden te herstellen.

Toepassing in de tekening

Van de gekozen Eenheid worden alle bijbehorende ‘Units’ gegevens in de actieve tekening ingesteld. Ook worden elke keer wanneer een NLCS tekenactie wordt uitgevoerd (en de NLCS Schuifknop groen oplicht) de ingestelde ‘Units’ gecontroleerd en eventueel gecorrigeerd.

TIP: Wilt u dat de tekening zijn ‘Eenheden’ instelling vasthoudt? Plaats dan een vinkje bij “Afstemmen met tekening”. Bij het wisselen van de actieve tekening zal de ‘Eenheden’ instelling binnen InfraCAD worden aangepast.

De instelling in de tekening wordt op de volgende wijze vastgesteld:

Standaard is deze “Infrastructuur”

Indien INSUNITS = Meters (6), AUNITS = 2 en ANGDIR = 1: “Landmeetkunde”

Indien INSUNITS = Millimeters (4): “Constructie”

Bovendien worden de “-DWGUNITS” instellingen hier volledig op afgestemd.

TIP: (voor gevorderden): Mocht dit laatste om één of andere reden niet gewenst zijn, dan kunt u dit uitschakelen door de sleutel “NLCSMatchDwgUnitsWithUnits” op te nemen of aan te passen in het Register, bijvoorbeeld door de onderstaande tekst op te slaan als een *.reg bestandje en deze vervolgens uit te voeren:

Windows Registry Editor Version 5.00

[HKEY_CURRENT_USER\Software\Arkance Systems\InfraCAD]

"NLCSMatchDwgUnitsWithUnits"="false"

Bij het instellen van de ‘Units’ worden de hieraan gerelateerde systeemvariabelen LUPREC en AUPREC ook aangepast. Deze systeemvariabelen bepalen de afronding van de getallen die door AutoCAD worden getoond, bijvoorbeeld bij het meten van een afstand.

TIP: (voor gevorderden): U kan indien gewenst voorkomen dat InfraCAD deze systeemvariabelen afstemt door de sleutel “NLCSRetainDisplayPrecision” op te nemen of aan te passen in het Register, bijvoorbeeld door de onderstaande tekst op te slaan als een *.reg bestandje en deze vervolgens uit te voeren:

Windows Registry Editor Version 5.00

[HKEY_CURRENT_USER\Software\Arkance Systems\InfraCAD]

"NLCSRetainDisplayPrecision"="true"
